產品綜述

       Ceyear 4052系列信號/頻譜分析儀是電科思儀全新推出的信號/頻譜分析儀產品。

       Ceyear 4052具備出色的測試動態范圍、相位噪聲、幅度精度和測試速度,具備頻譜分析、I/Q分析、實時頻譜分析、瞬態分析、矢量信號分析、脈沖分析、音頻分析等豐富的測試功能。

       Ceyear 4052作為多功能通用信號/頻譜分析儀,具備良好的擴展能力,可通過多種數字和模擬輸出接口構建測試系統或進行二次開發。憑借卓越性能與靈活應用的絕佳匹配,可滿足您在無線通信、汽車電子、低軌衛星、物聯網等領域信號及設備快速生產的測試需求。

功能特點

  • 一流的頻譜性能和特性

    Ceyear 4052具備出色的測試動態范圍、相位噪聲、幅度精度和測試速度。


    超寬頻率覆蓋范圍

    頻率測量范圍覆蓋2Hz~50GHz,具備8種可選的頻段配置,滿足從低頻到毫米波的測試需求。

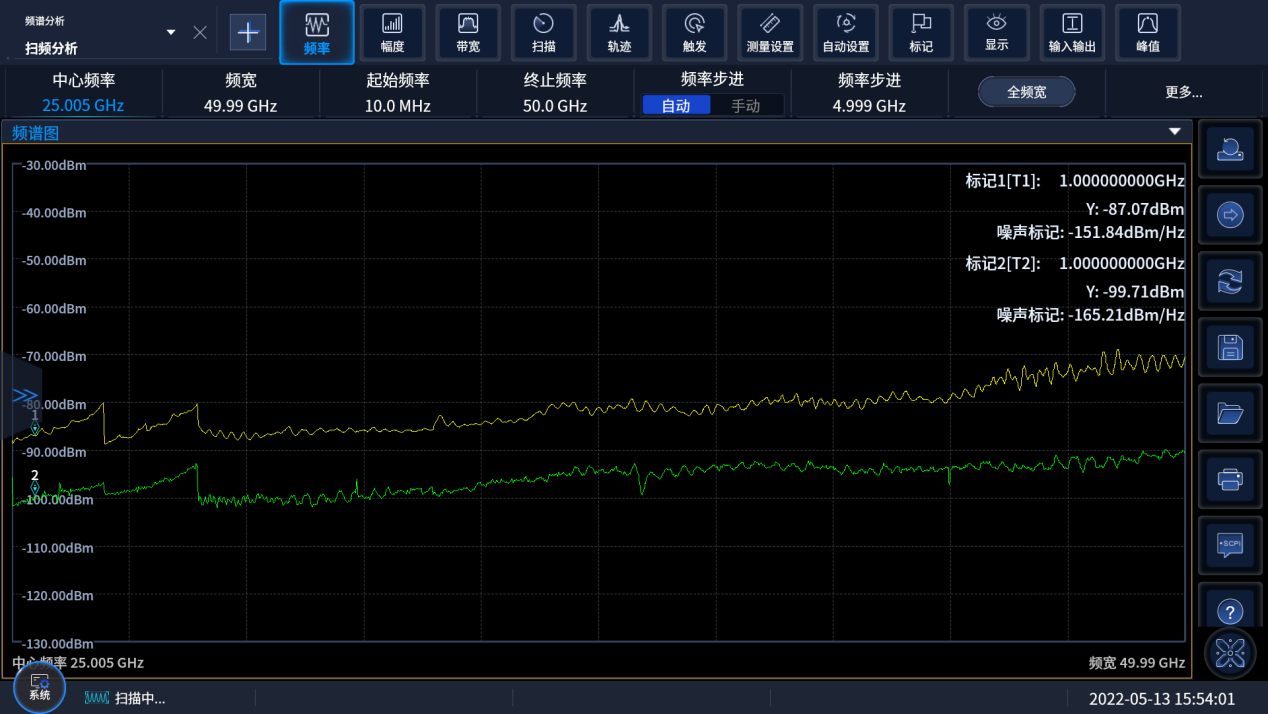

    優異的顯示平均噪聲電平

    在1GHz處顯示平均噪聲電平為-154dBm/Hz,配置前置放大器后可達-167dBm/Hz,噪聲抵消功能開后可達-170dBm/Hz。(均為典型值)


    出色的相位噪聲性能

    具備出色的相位噪聲性能,可滿足用戶在通信信號測量中的極限要求。在1GHz載波,10kHz頻偏的條件下,相位噪聲優于-122dBc/Hz。


    高精度的幅度測量誤差

    具備出色的幅度測量精度,在8GHz以下頻段的信號幅度測量精度典型值優于±0.4dB。

  • 1.2GHz分析帶寬

    Ceyear 4052擁有1.2GHz的瞬時分析帶寬,同時提供從10MHz(標配)到1.2GHz(選配)共6種選擇,滿足不同測試場景的應用需求。



    多種分析帶寬配置選擇

    提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz共6種帶寬配置選擇,滿足在5G NR、WLAN等不同測試應用場景進行靈活配置。


    優越的無雜散動態范圍

    200MHz分析帶寬下無雜散動態范圍為-75dBc,1.2GHz分析帶寬下無雜散動態范圍為-65dBc。

  • 全面的無線通信協議分析能力

    Ceyear 4052的移動通信協議分析選件能夠快速、直觀地測試5G NR、LTE、NB-IoT、WCDMA、GSM等多種無線通信標準的信號特性。

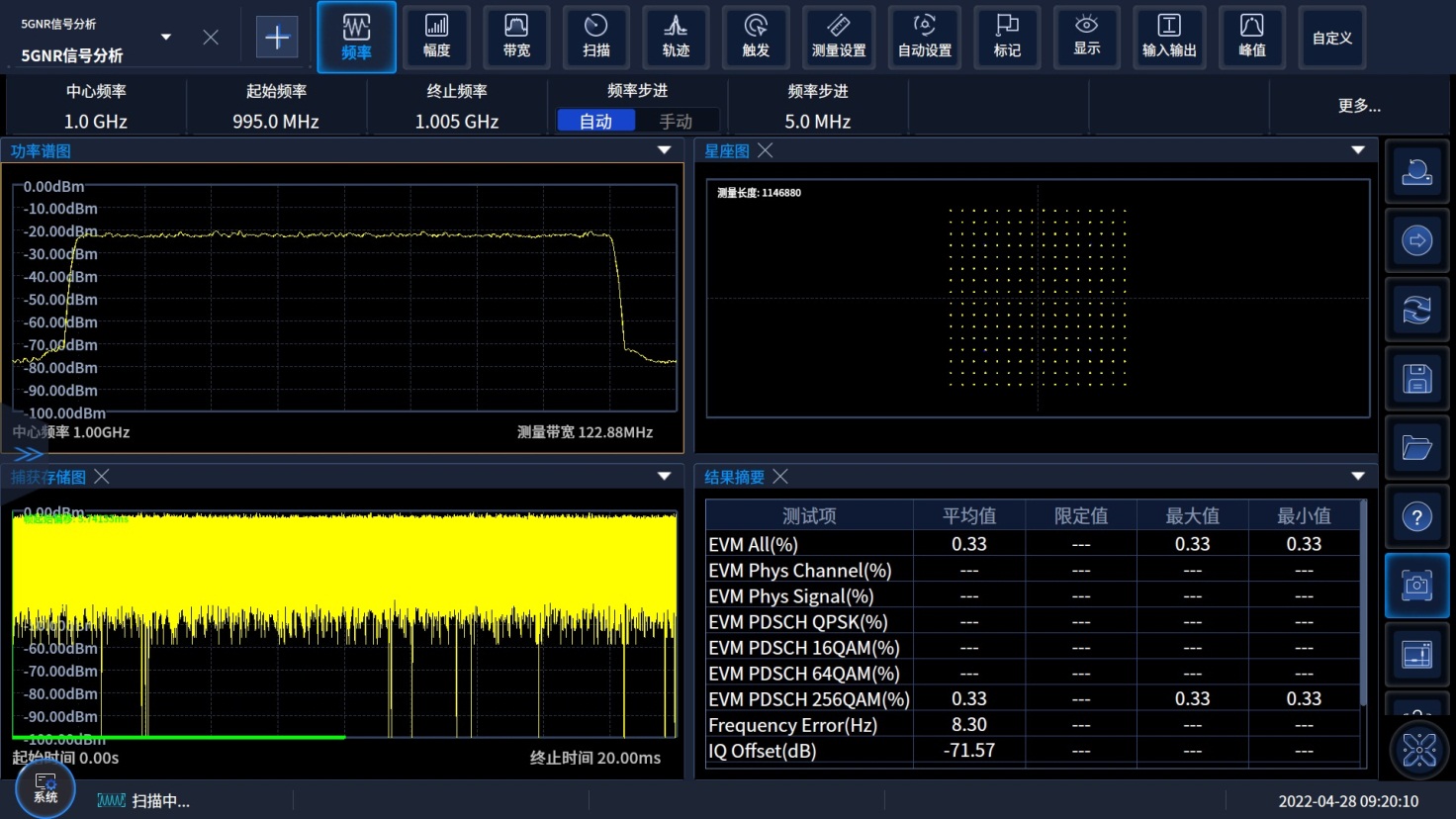

    5G NR信號分析

    5G NR測量功能可對3GPP Rel 15和Rel 16版本的5G NR上行和下行信號進行帶內解調分析,支持FDD、TDD兩種雙工模式,支持QPSK到256QAM調制格式,支持Test Model和自定義參數設置,支持提供不同信道和信號的誤差矢量幅度(EVM)、頻率誤差和功率等測量結果,具備星座圖、誤差總結表、資源分配等多種顯示圖譜。


    LTE、NB-IoT、WCDMA、GSM信號分析

    搭配Ceyear專用的協議分析軟件,可對LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信號進行帶內調制分析,提供EVM、星座圖、頻率誤差等多種測量結果。


    無線通信信號帶外特性分析

    在帶外測量方面,能提供廣泛的標準和限值線一鍵設置能力,高效率執行鄰信道泄漏比(ACLR)、頻譜發射模板(SEM)等測量。

  • 強大的實時頻譜分析功能

    實時頻譜分析功能是突發、捷變、跳頻信號等隨時間變化信號的極佳測試工具。


    突發信號捕獲

    實時頻譜分析功能支持瞬態、突發干擾信號的發現、瞬態信號數據觸發截獲、瞬態信號事件時域頻域分析等功能。



    強大的大帶寬實時處理性能

    實時分析帶寬高達400MHz,100%頻域截獲信號時長小于0.6us。頻譜處理速度高達1950000次/s。

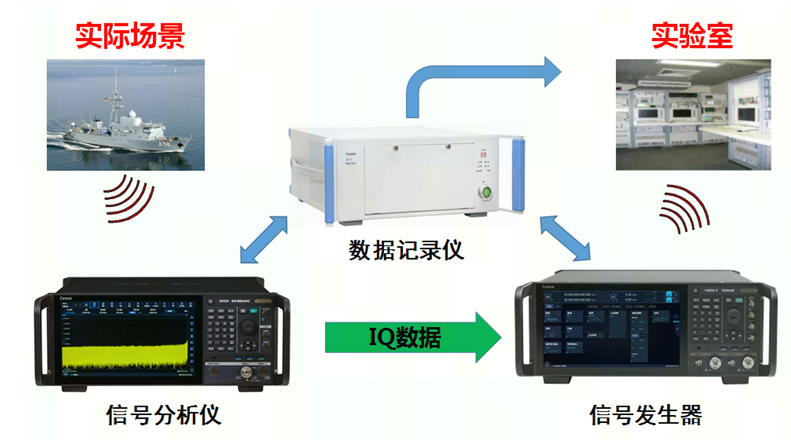

  • 全帶寬數據實時記錄與回放

    優越的射頻性能

    作為射頻采集記錄的接收前端,動態范圍大,失真小,靈敏度高,結合Ceyear 4052強大的分析功能,還可提供復雜信號的搜索、分析、回放等功能。


    記錄與回放

    記錄信號帶寬高達1200MHz,具備開始、停止采集功能,具備實時頻譜分析模式實時預覽分析。

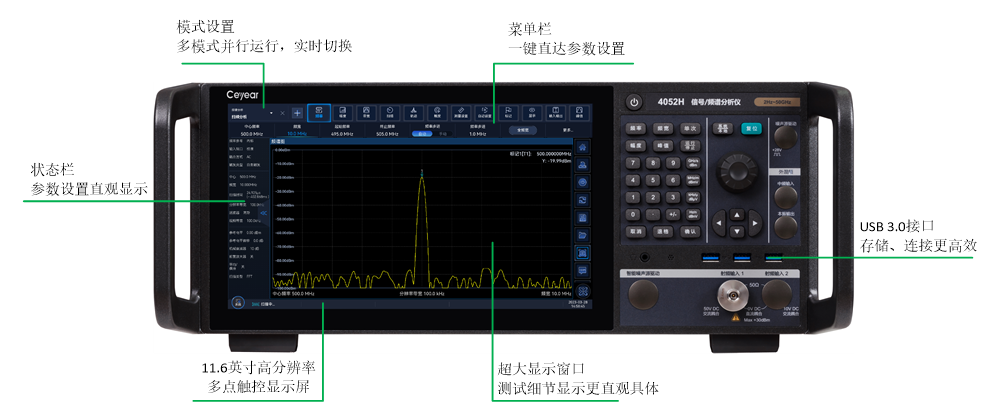

  • 先進用戶界面,全新交互體驗

    Ceyear 4052采用11.6英寸觸摸顯示屏,測試細節顯示更全面、更直觀。參數設置菜單簡潔,一鍵直達參數設置。多測量模式并行運行與顯示,模式切換方便高效。

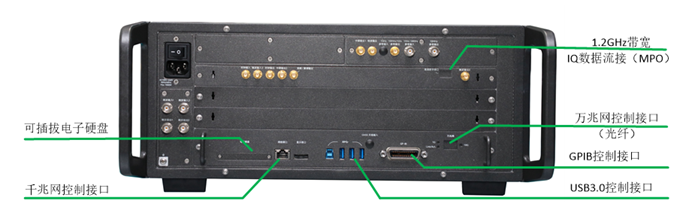

  • 前瞻性的接口配置

    Ceyear 4052面向未來的潛在應用,前瞻性地配置了萬兆網控制接口、超寬帶數字光纖接口等接口。


    萬兆網控制接口

    配置萬兆網接口,為您提供更高帶寬、更快速率、更加穩定的數據傳輸。


    超寬帶數字光纖接口

    最大可配置1.2GHz超寬帶數字接口,可實現1.2GHz帶寬的實時寬帶數據采集和輸出。

可拖動左右查看列表全部

型號

重量

功耗

溫度范圍

掃描模式

掃描駐留時間

對比

產品配置

  • 第一步:

    主機型號

    * 請先配置主機型號

  • 第二步:

    硬件選件

    * 請先配置硬件選件

  • 第三步:

    軟件選件

    * 請先配置軟件選件

主機型號

  • 4052H 信號/頻譜分析儀

    1
  • 4052G 信號/頻譜分析儀

    1
  • 4052F 信號/頻譜分析儀

    1
  • 4052E 信號/頻譜分析儀

    1
  • 4052D 信號/頻譜分析儀

    1
  • 4052C 信號/頻譜分析儀

    1
  • 4052B 信號/頻譜分析儀

    1
  • 4052A 信號/頻譜分析儀

    1

下一步
