產品綜述

       4957B/D/E/F射頻/微波綜合測試儀頻率范圍可達6.5GHz/18GHz/26.5GHz/40GHz,集雙端口矢量網絡分析、電纜和天饋線測試、矢量電壓測量、頻譜分析(通道功率、鄰道功率、占用帶寬、干擾分析、頻率計數)、場強測量、功率測量等多項功能于一體,為您提供強大的綜合測試能力!

       雙端口矢量網絡分析:可快速準確地對射頻微波網絡參數進行測量,提供對數、線性、相位、群延時、阻抗圓圖、極坐標、駐波比等多種顯示格式,且提供時域測量選件。

       電纜和天饋線測試:可實現對天饋線、傳輸線、電纜等射頻微波網絡的駐波比、回波損耗、阻抗、電纜損耗等參數進行測量,具有不連續點定位(DTF)功能,可方便地測量饋線、電纜中的阻抗不連續點。

       矢量電壓測量:采用一體化方案代替?zhèn)鹘y(tǒng)的矢量電壓計,可對電纜及其他一些被測件的電長度進行測試。

       頻譜分析:可對電磁環境下頻譜特性進行測量,是一臺標準功能的頻譜分析儀。

       場強測量:用戶界面友好、測試靈敏度高,配合相應的測試天線,可有效監視電磁波譜,廣泛應用于空間電磁環境監測和無線電管理。

       功率測量:配置USB功率探頭,可實現大動態范圍、高精度功率測量,也可通過頻譜輸入口進行功率監測。

主要特點

       測試功能豐富:天饋線測試、矢量網絡分析、頻譜分析、場強測量、功率監測、矢量電壓測量、USB功率測量等

       體積小、重量輕、三級環境適應性,便于機動攜帶和特殊場合測試

       8.4寸液晶觸摸屏,操作簡便,人機界面友好,結果顯示直觀

       測試數據可存儲調用,提供三種存儲介質:內部存儲器、USB外部存儲器、SD外部存儲器

       可電池供電,適合野外使用,智能電源管理,具有剩余電量指示和低電量告警功能,具有休眠節能功能

       具有八個獨立光標顯示功能,光標位置可隨手指滑動

       具有數據存儲、回放和比較功能

       具有USB、LAN等接口,可實現程控和數據傳輸



功能特點

  • 網絡分析(標準配置)

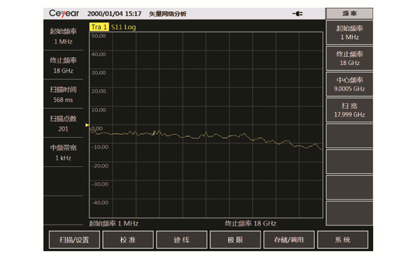

    4957B/D/E/F射頻/微波綜合測試儀系列網絡分析頻率范圍為30kHz~6.5GHz/18GHz/26.5GHz、50MHz~40GHz,提供標準的S參數矢量網絡分析測量能力,可進行放大器、濾波器、衰減器、雙工器等器部件S參數測試,顯示格式包括對數、線性、相位、群延時、阻抗、極坐標、駐波比等。


  • 頻譜分析(標準配置)

    4957B/D/E/F射頻/微波綜合測試儀系列頻譜分析功能(頻譜分析、通道功率、占用帶寬、鄰道功率比、頻率計數)頻率范圍為9kHz~6.5GHz、100kHz~18GHz/26.5GHz/40GHz,具有頻率范圍覆蓋寬、靈敏度高、動態范圍大、相位噪聲好等特點,可實現快速、高效的信號偵測和測量??赏瑫r(shí)顯示3條跡線,并且有標準、取樣、正峰值、負峰值、均值等不同的檢波器模式選擇。具有干擾分析、頻譜圖、瀑布圖、數據記錄和回放功能。

  • 電纜和天饋線測試(選件)

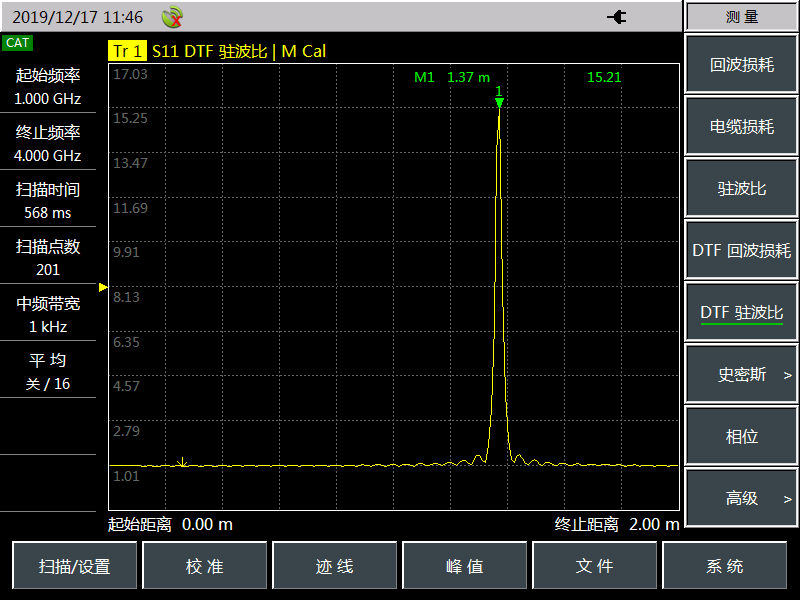

    4957B/D/E/F射頻/微波綜合測試儀作為電纜和天饋線測試儀能夠?qū)﹄娎|、饋線等被測件的回波損耗、電壓駐波比、阻抗、電纜損耗、故障點距離進行測量,回波損耗和故障點距離測量將幫助您確定天饋線系統中導致系統性能下降的具體原因。內置一些常用電纜、饋線參數,方便使用。

  • 矢量電壓測量(選件)

    4957B/D/E/F射頻/微波綜合測試儀系列矢量電壓測量頻率范圍為30kHz~6.5GHz/18GHz/26.5GHz、50MHz~40GHz,可對被測件的電長度和相移進行匹配測量,可進行反射和傳輸測試。

  • USB功率測量(選件)

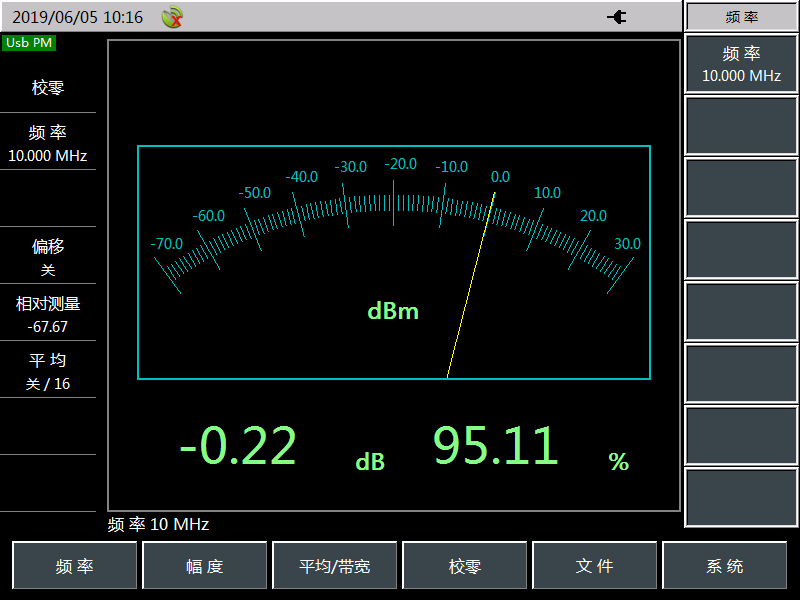

    4957B/D/E/F射頻/微波綜合測試儀系列可通過選用中電科872XX系列USB連續波/峰值功率探頭進行功率測量,可以測試頻率高達40GHz的射頻/微波功率。

  • 功率監測(選件)

    4957B/D/E/F射頻/微波綜合測試儀也可通過頻譜輸入口進行功率監測測量,頻率范圍10MHz~6.5GHz/18GHz/26.5GHz/40GHz。

  • 場強測量(選件)

    4957B/D/E/F射頻/微波綜合測試儀系列配合相應的測試天線還可進行場強測量,廣泛應用于空間電磁環境監測和無線電管理。支持用戶天線,允許用戶定義自己的天線。

  • 特點綜述

    支持列表掃描

           頻譜分析、天饋線測試、網絡分析等除頻率掃描外,還都支持列表掃描方式,各個段內參數相互獨立。


    支持上下極限線

           頻譜分析、天饋線測試、網絡分析都支持極限線測試。極限線可以作為一個可視的參考,也可作為PASS/FAIL判斷的依據,如果測試數據超過上極限線或者低于下極限線,揚聲器將發出“滴”的聲音來提醒用戶數據已經超差。


    中英文菜單,易使用

           機內提供中英文兩種菜單,一鍵切換,非常方便。


    休眠節能功能

           具有休眠節電功能,休眠時間可設置,休眠功能開啟時,若在一定時間沒有操作,會自動關閉顯示或關機,節省電能,有效延長電池工作時間和電池使用壽命。


    更多的光標數

           提供多達8個獨立的光標,可顯示光標所在位置的參數,也可進行最大、最小或峰值的搜索,每個光標都提供△模式,使測試讀數更加容易。另外顯示屏左側的標尺可方便對測試結果的好壞進行判斷。


    U盤自動軟件升級

          4957B/D/E/F提供可用于軟件升級及數據備份的USB接口,您可以方便地利用U盤對儀器進行軟件升級及維護,只需幾步操作,簡單快捷,升級完畢重啟儀器即可。

可拖動左右查看列表全部

型號

重量

功耗

溫度范圍

掃描模式

掃描駐留時間

對比

產品配置

  • 第一步:

    主機型號

    * 請先配置主機型號

  • 第二步:

    硬件選件

    * 請先配置硬件選件

  • 第三步:

    軟件選件

    * 請先配置軟件選件

  • 第四步:

    標配附件

    * 請先配置標配附件

主機型號

  • 4957B 射頻綜合測試儀

    1
  • 4957D 微波綜合測試儀

    1
  • 4957E 微波綜合測試儀

    1
  • 4957F 微波綜合測試儀

    1

下一步
