典型應用
-
基本放大器測量應用
基本放大器測量是噪聲系數分析儀最通用的測量模式，用于無頻率轉換的被測件（包括放大器、濾波器、隔離器等有源、無源線性器件或系統）的噪聲系數和增益測量。
-

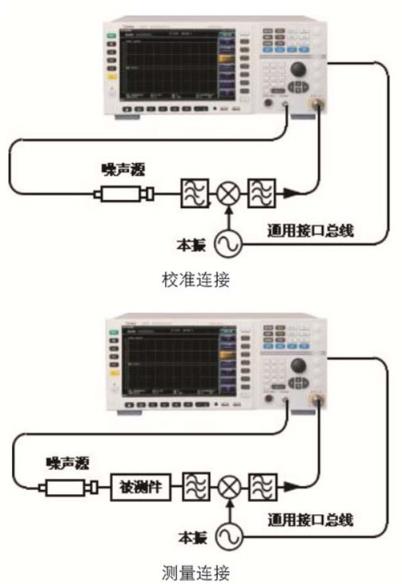

系統下變頻模式測量應用
系統下變頻模式是針對放大器類被測件的擴頻測量。當被測放大器類被測件的頻率范圍超出噪聲系數分析儀的頻率范圍，通過外接混頻器實現噪聲系數的擴頻測量。外接混頻器是作為測試系統的一部分，用于校準和測量過程中。為減小噪聲系數不確定度，盡可能選用變頻損耗和噪聲系數小的混頻器，且要求混頻器的中頻輸出端口對本振信號有良好的隔離。
-
上、下變頻器測量應用
被測件是上、下變頻裝置，如上變頻器和發射機或下變頻器和接收機，其輸出中頻頻率在噪聲系數分析儀的頻率范圍內。在上、下變頻器測量中，3986系列噪聲系數分析儀提供固定中頻、可變本振和固定本振、可變中頻兩種模式設置，分別用于測試被測件的射頻響應特性和中頻響應特性。
