典型應用
-
自動夾具移除（選件）
矢量網絡分析儀的測量對象涉及到非標準接頭器件，如封裝微波器件、在片器件等。此類器件最顯著的特點是無法與矢量網絡分析儀直接相連。使用夾具可以將被測件連接到矢量網絡分析儀上，但同時也引入了夾具誤差。自動夾具移除功能可以進行夾具參數的提取、存儲以及夾具去嵌入，以獲得被測件的真實參數，其操作簡便，精度高。

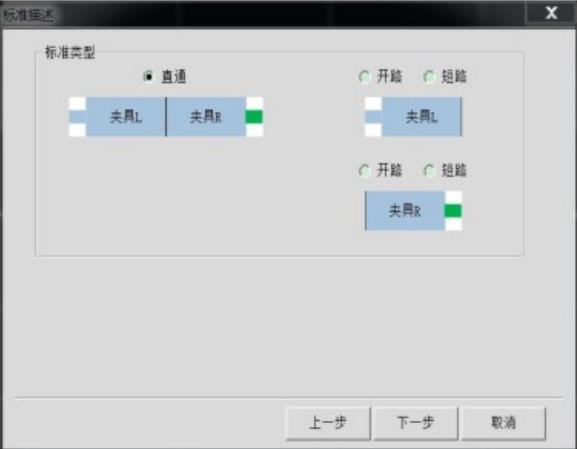

進行夾具的描述時，可以設置單端夾具及差分夾具，也可以選擇夾具的端口數等信息。進行夾具參數的提取，需要對夾具標準進行測量。在標準描述界面，夾具標準包含三種類型：直通標準、開路標準、短路標準。
利用自動夾具移除功能，把被測件作為一個整體，進行平衡參數提取，并進行四端口的去嵌入。測試結果顯示，傳輸參數能夠很好的去除掉，同樣近端串?dāng)_和遠端串?dāng)_也得到有效去除。
