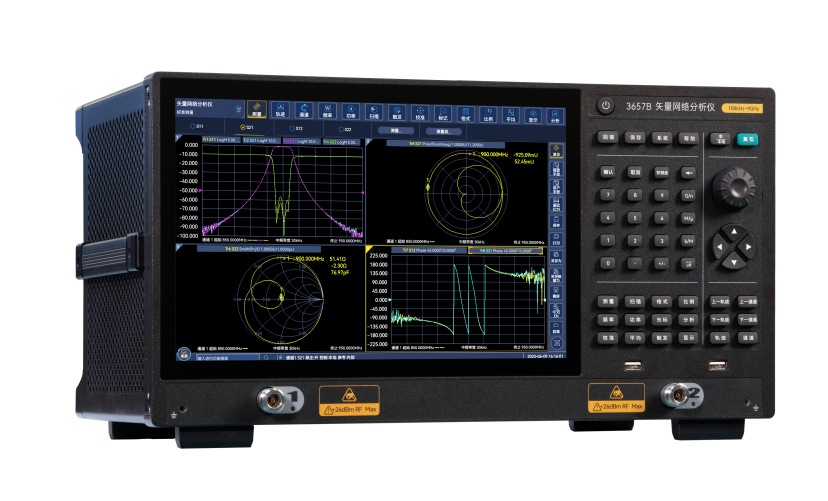

產品綜述

         3657系列矢量網絡分析儀適用于無線通信、有線電視、教育及汽車電子等領域,可用于對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。該產品采用Windows操作系統;具有誤差校準功能、時域功能、夾具仿真器功能、自動夾具移除功能、高級時域分析功能;具有對數幅度、線性幅度、阻抗、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式;能夠多通道多窗口顯示;具有USB接口、LAN網口、HDMI接口、DP接口。可快速、精確地測量被測件S參數的幅度、相位和群延遲特性,具備高效、強大的誤差修正能力。

  主要特點:


★具有高達140dB動態范圍,可對高抑制比器件進行精確測量;

★4us/point測試速度,極大提高產線測試效率;

★穩定性更高,滿足高精度測試需求;

★功能更豐富,除標配時域分析功能,更有自動夾具移除功能和高級時域分析功能可選;

★體積更小,重量更輕,相同的空間條件下,可以布置更多的測試儀器;

★具有上架式(2U)和臺式(5U)兩種機型;

★具有四端口選件,單次連接即可實現四端口網絡全部16個S參數測量,并可進行平衡參數測量;

★強大的數據分析能力,如紋波測試、帶寬測試、極限測試等功能,方便用戶進行合格判定,提高測試效率;

★具備LAN接口,可進行遠程控制及系統互聯并帶有六個USB接口。

★SCPI指令同步記錄,腳本一鍵生成;

★12.1英寸多參數同屏顯示,多點觸控操作。


功能特點

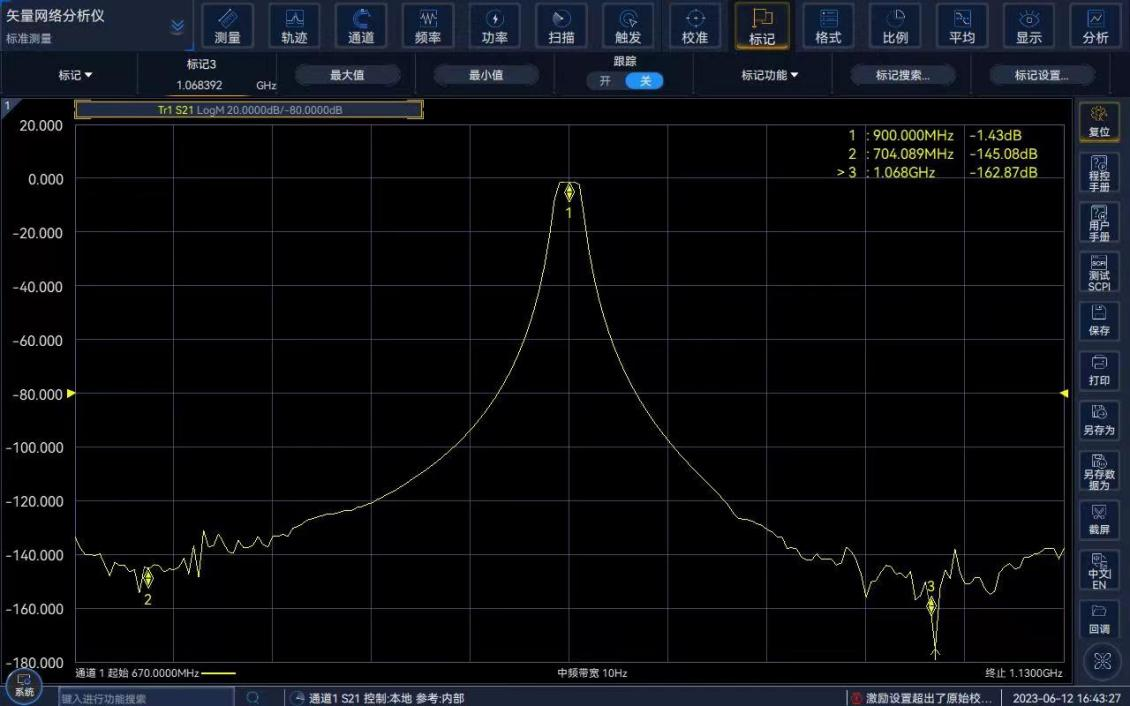

  • 大動態范圍

    具有高達140dB(IFBW=10Hz)的動態范圍,可對高抑制比器件進行精確測量。

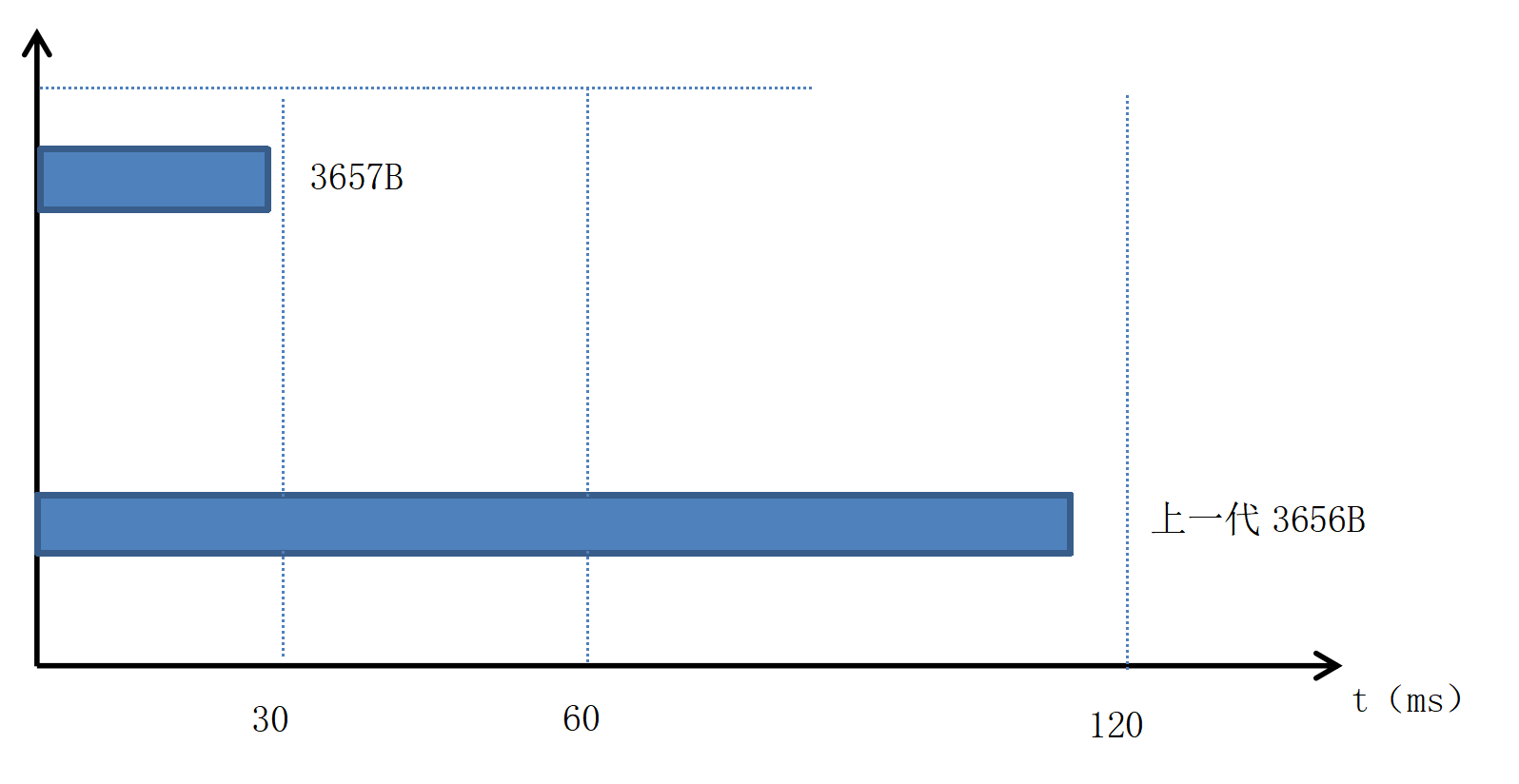

  • 超快掃描速度

    4us/point測試速度,較上一代產品顯著提升,在高速線纜測試、芯片產線測試、濾波器調測等領域,提高測量反應速度,提升測試效率。

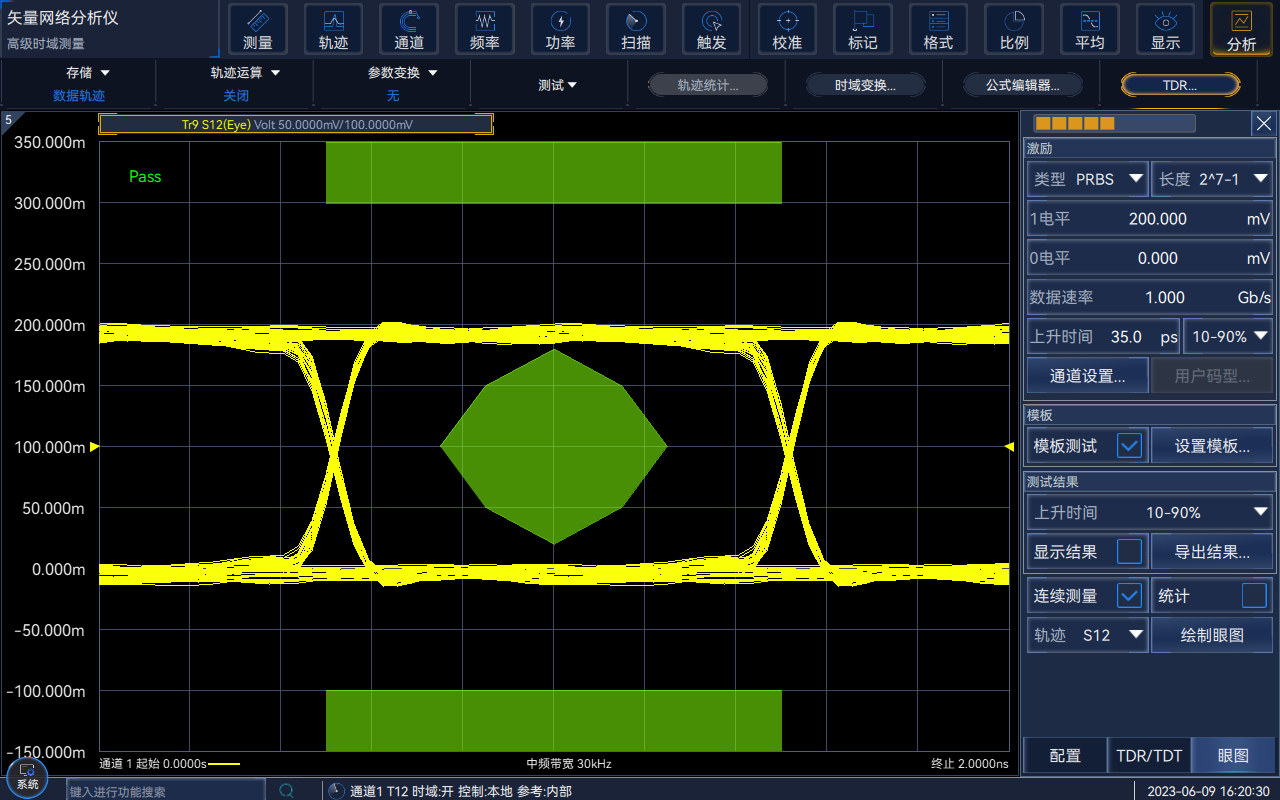

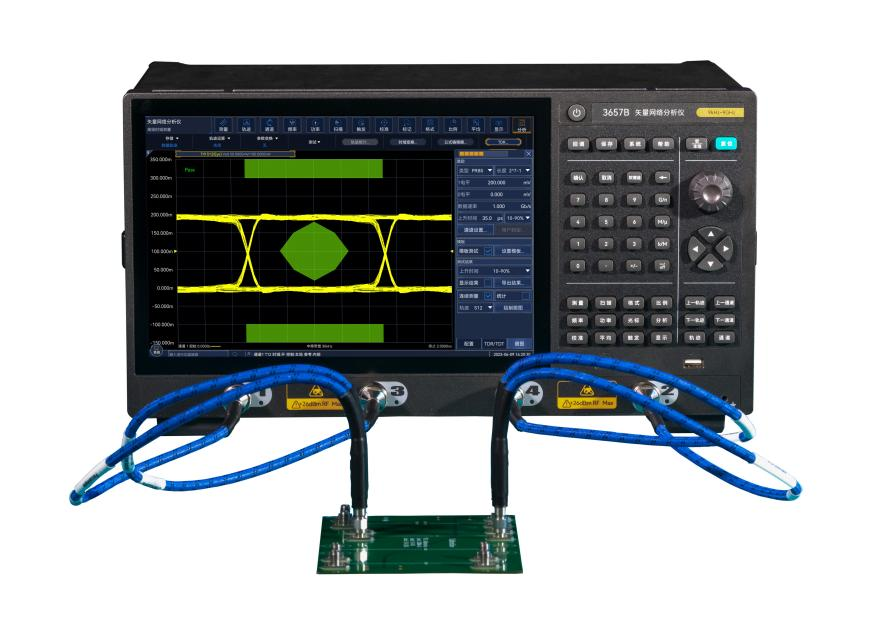

  • 信號完整性快速分析

    具備基于網絡參數的虛擬眼圖生成及分析功能。根據不同的高速數字通信標準,可以使用預先定義好的眼圖模板進行高效Pass/Fail測試。可以在仿真眼圖施加抖動、噪聲等干擾,通過預加重和均衡等校正算法的加入。模擬真實環境下高速鏈路不同位置的仿真眼圖。

  • 具有上架式(2U)和臺式(5U)兩種機型

    上架式機型適用于自動測試、系統集成、無人工廠等應用場景。

    臺式機型更適合于傳統使用習慣。

  • 具有四端口選件

    單次連接即可實現四端口網絡全部16個S參數測量,并可進行平衡參數測量。

  • 強大的數據分析能力

    具有極限測試、紋波測試、帶寬測試、濾波器自動統計等多種分析功能,方便用戶進行合格判定,提高測試效率。

可拖動左右查看列表全部

型號

重量

功耗

溫度范圍

掃描模式

掃描駐留時間

對比

該產品暫無選件
