產品綜述

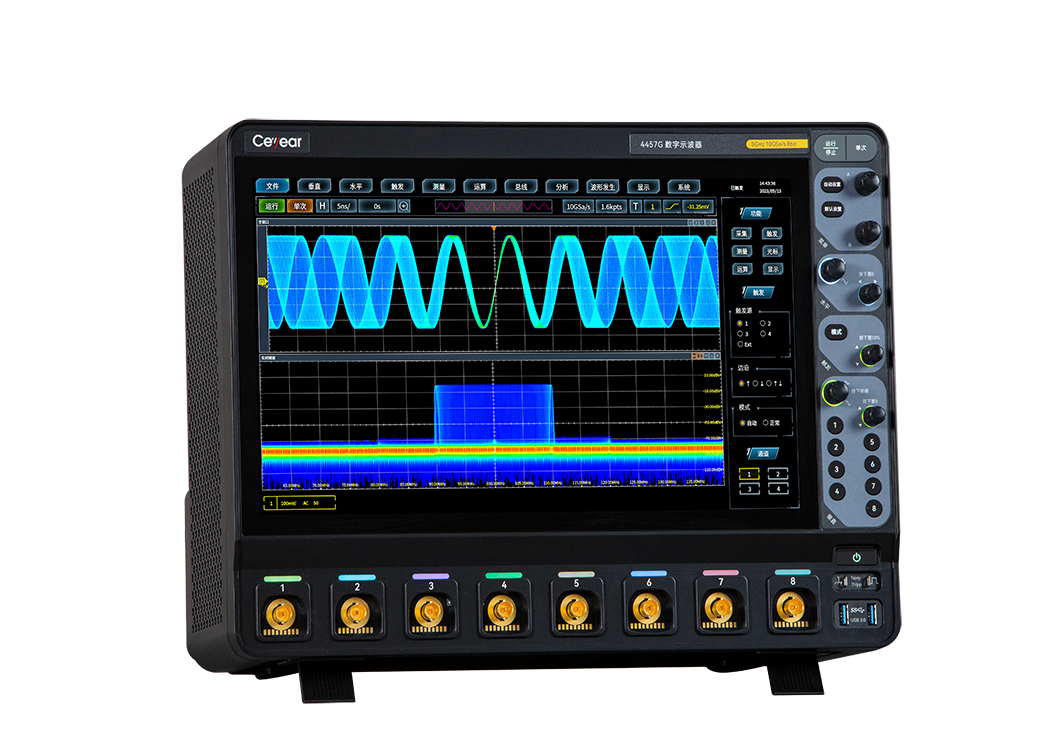

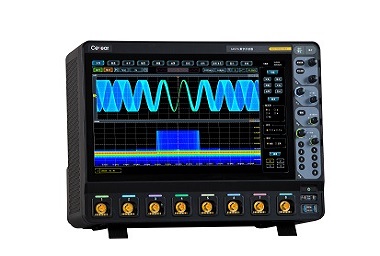

4457系列數字示波器共4個產品型號,產品帶寬從1GHz到4GHz,采樣率10GSa/s、20GSa/s,垂直分辨率8bit,存儲深度2Gpts,最快波形捕獲率120萬個波形/秒,獨創的Any Acquire技術,為用戶提供全新的示波器使用體驗。

4457系列數字示波器集示波器、邏輯分析儀、函數發生器、總線分析儀、實時頻譜分析儀及數字電壓表等多種儀器于一體,具有波形自動設置、參數自動測量與統計、光標測量、數學運算、FFT頻譜分析、波形錄制與回放、串行總線分析、極限模板測試、功率測量與分析、波特圖分析、眼圖及抖動分析等功能,支持以太網程控,方便集成開發使用。



功能特點

  • 主要特點

    ● 多合一儀器

       示波器、邏輯分析儀、函數發生器、總線分析儀、實時頻譜分析儀及數字電壓表多合一,提供更多的測試功能,幫助您輕松應對各種挑戰。

    ● Any Acquire 技術

       獨創的任意捕獲技術,為您提供更高的采樣率、更快的波形捕獲率、更炫麗的顯示、更深的存儲、更精確的數字觸發以及更全面的分析。

    ● 豐富的探頭選件

       支持無源探頭、高壓?jiǎn)味颂筋^、高壓差分探頭、電流探頭及有源探頭,滿足您不同場合的探頭測試需求。

    ● 高清觸摸一體液晶屏

       15.6英寸高清液晶顯示屏,分辨率高達1920×1080。電容觸摸屏,支持單點和多點觸控,快速實現波形和菜單的操作。

    ● 便攜式結構、豐富的外設接口

       便攜式結構,8U標準機架安裝,外設接口豐富,最大重量15kg。

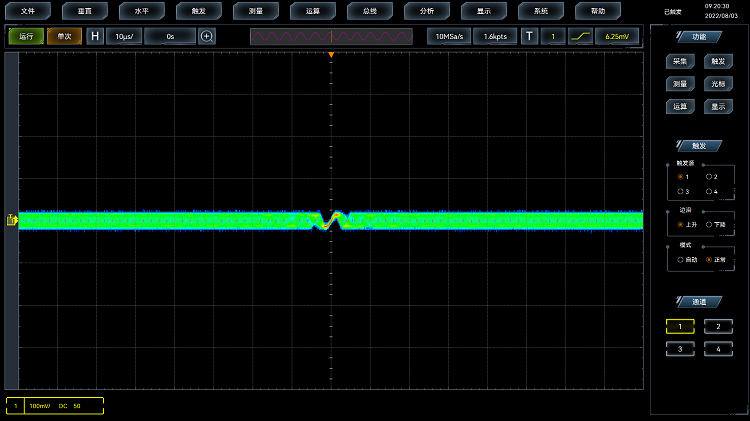

  • 高達120萬個波形/秒的波形捕獲率,20GSa/s的采樣率,快速發現和捕獲偶發事件

    示波器高達120萬個波形/秒的波形捕獲率,20GSa/s的采樣率,極大提高了毛刺和偶發事件捕獲的概率,讓您在更長的采集時間內查看到更多的波形細節。


  • 最高2Gpts的深度存儲,保持更長記錄時間,分段存儲,更有效地捕獲和存儲重要的信號

    2Gpts的深度存儲器,示波器在慢時基檔位下依然保持高的采樣率和快的波形捕獲率。全硬件視窗擴展,可局部放大觀察波形的細節,為您提供波形全局與細節的同步顯示。

    4457系列示波器標配了分段存儲器采集,即使示波器工作在深度存儲模式下,依然可以保持快速的響應速度和屏幕更新率。

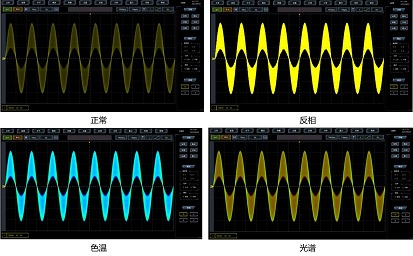

  • 256級灰度等級及四種波形色彩顯示,超凡的視覺體驗

    4457系列示波器采用數字熒光三維顯示技術,通過顏色的亮暗或冷暖來表示事件發生的概率,并提供正常、反相、色溫、光譜等4種波形色彩,增強了查看偶發事件的能力。

  • 豐富的觸發功能,精確的數字觸發,準確鎖定觸發事件

    4457系列示波器提供一套豐富的觸發功能,含邊沿、邊沿跳變、雙邊沿時間、雙邊沿事件、毛刺、脈寬、矮脈沖、超時、碼型、狀態、建立保持、窗口、區域觸發(可視觸發)等,為您在紛繁復雜的采樣信息中迅速鎖定感興趣的事件。

    4457系列示波器采用精確的數字觸發技術,直接對ADC采集樣本進行觸發點測定,能抑制干擾信號影響,迅速鎖定觸發事件,為示波器準確的顯示和分析信號奠定基礎。數字觸發的觸發靈敏度最高0.1格。


  • 強大的計算分析工具,為您提供深層次的數據挖掘與分析

    4457系列示波器提供一套完善的分析工具,包括基于波形的光標和基于屏幕的光標、數學運算、硬件參數測量、FFT分析、直方圖統計等,為您提供深層次的數據挖掘與分析,從而滿足您多方位的測量分析需求。


  • 豐富的波形錄制與回放、極限模版、功率測量、波特圖分析功能

    4457系列示波器提供豐富的波形錄制與回放、極限模版、功率測量、波特圖分析功能,為您提供強大的數據分析能力,全面滿足測量分析需求。

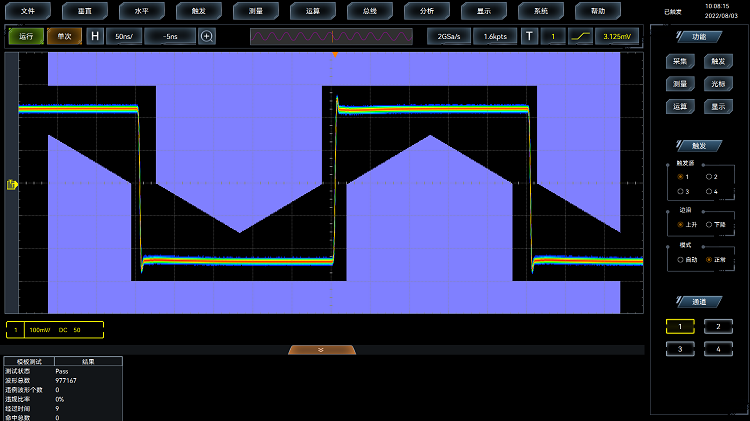

    波形錄制與回放功能用于波形的實時錄制,回放查看波形細節;極限模板測試內置標準模板,用戶也可進行模板自定義,進行通過性測試;功率測量功能可用于電源質量、開關損耗、諧波、波紋、安全作業區等測試;波特圖分析檢測控制環路的頻率響應,分析反饋系統的穩定性。

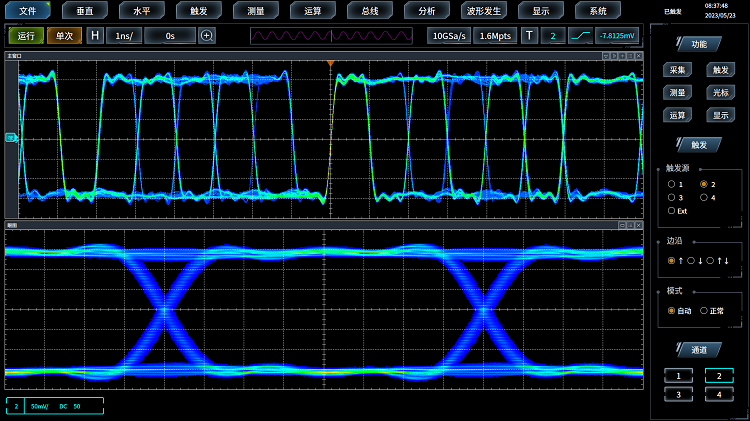

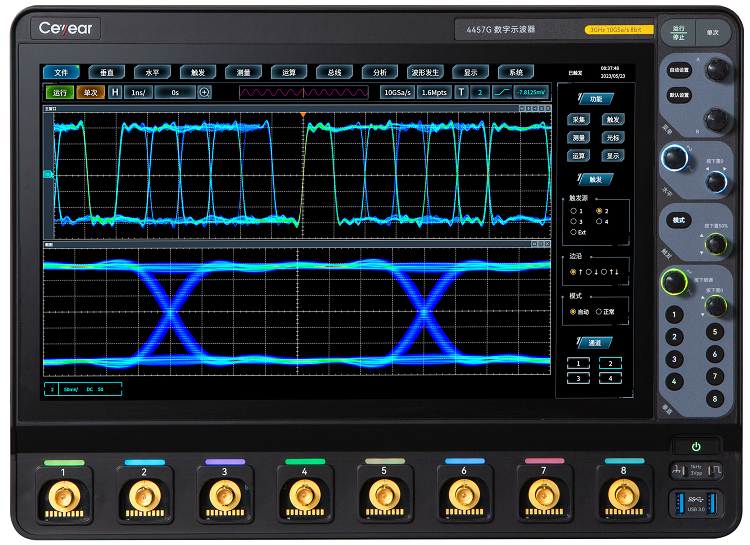

  • 強大的眼圖與抖動分析功能,進行眼圖參數測量和深入的抖動分析

    4457示波器具有強大的眼圖與抖動分析功能,可以對每次捕獲的全部UI,快速疊加顯示眼圖,進行眼圖參數測量。同時進行深入抖動分析,顯示出時間間隔誤差(TIE)的直方圖,頻譜圖和趨勢圖,對抖動分解計算出其各分量的大小,并繪制出浴盆曲線。

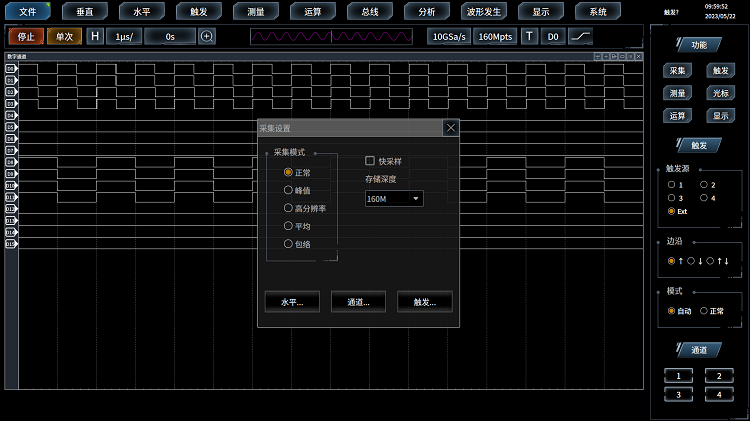

  • 集成16通道邏輯分析儀功能,快速解決模數混合信號設計與分析問題

    邏輯分析儀選件可提供2.5GSa/s的定時采樣率,可為所有數字通道提供最高400ps的時間分辨率,可更加真實的反應被測信號的時序關系。最高160Mpts的深度存儲器,使邏輯分析儀在捕獲長時間記錄時仍保持高的采樣率。

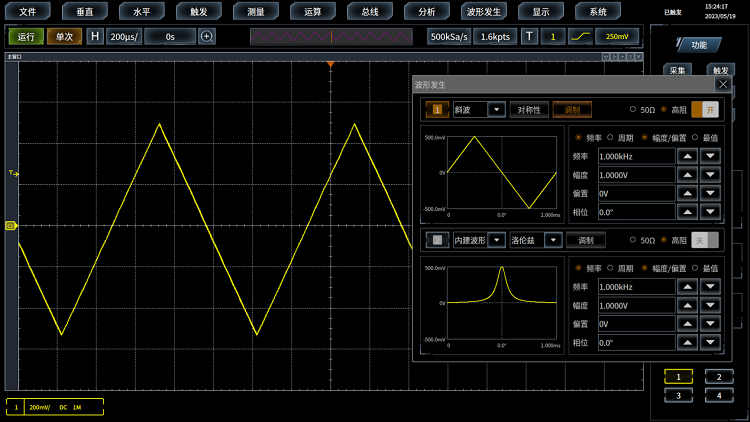

  • 2通道函數發生器功能,支持正弦波、方波、脈沖、任意波等多種波形,還支持FM、AM、FSK等調制波形輸出

    函數發生器具有2個輸出通道,可幫助您在設計中模擬傳感器信號或向信號添加噪聲,以進行余量測試。

    函數發生器提供了高達50MHz的正弦波形輸出,還包括方波、斜波、脈沖、直流、噪聲、任意波、SinX/X、指數上升/下降、高斯、洛倫茲曲線、半正矢曲線、心電圖等波形,此外還支持FM、AM、FSK等調制波形的輸出。具有64k點記錄長度的任意波形輸出功能,可以通過電容觸摸屏對輸出的波形進行任意的編輯和修改,從而快速的產生您所需要的波形。

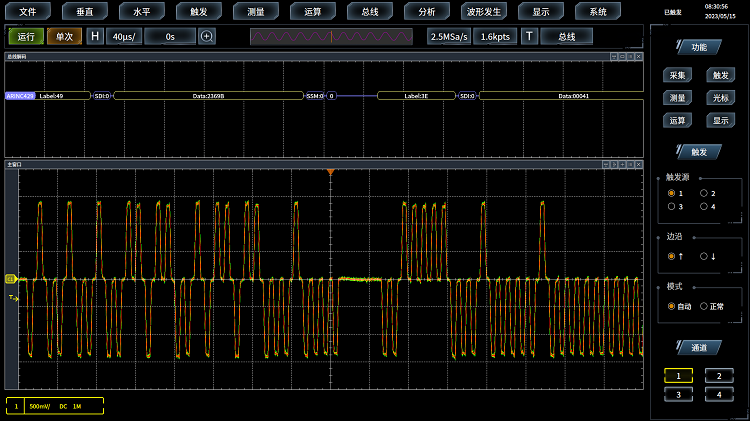

  • 支持多種總線的全硬件解碼與分析

    總線分析儀支持 I2C、SPI 、CAN、LIN、FlexRay、RS232、USB、Audio、MIL-STD-1553、ARINC429等多種總線的自動觸發和分析,提供諸如嵌入式、汽車、計算機及音頻等串行總線的測試解決方案,基于FPGA的全硬件解碼技術,具有強大的串行總線觸發與分析能力,增強了捕獲偶發性串行通信誤碼的概率。

    除了提供傳統的數字視圖外,還提供更高級別的總線視圖顯示,還可以采用帶有時間標記的事件表形式查看捕獲的總線包。

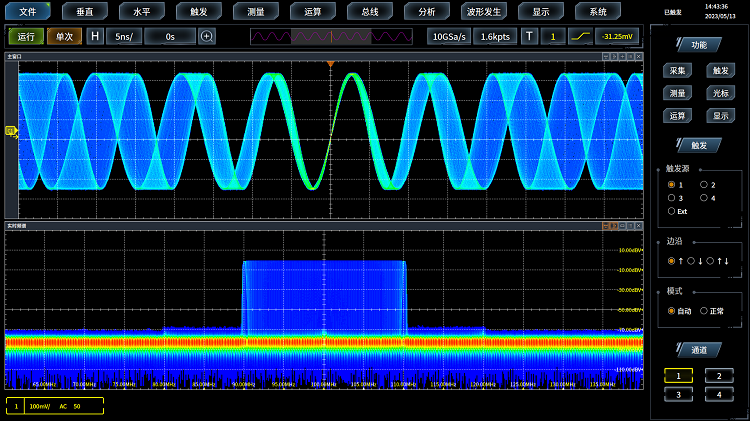

  • 全硬件實時頻譜分析儀功能

    全硬件架構實時頻譜分析儀功能,最大頻率范圍至示波器帶寬,實時分析帶寬10MHz、20MHz、40MHz、80MHz、160MHz、320MHz可選。采用疊加FFT和數字熒光顯示技術使得FFT刷新頻率大于40萬次/秒,極大地提高了捕獲窄脈沖或瞬態信號的概率,增強查看偶發事件的能力。

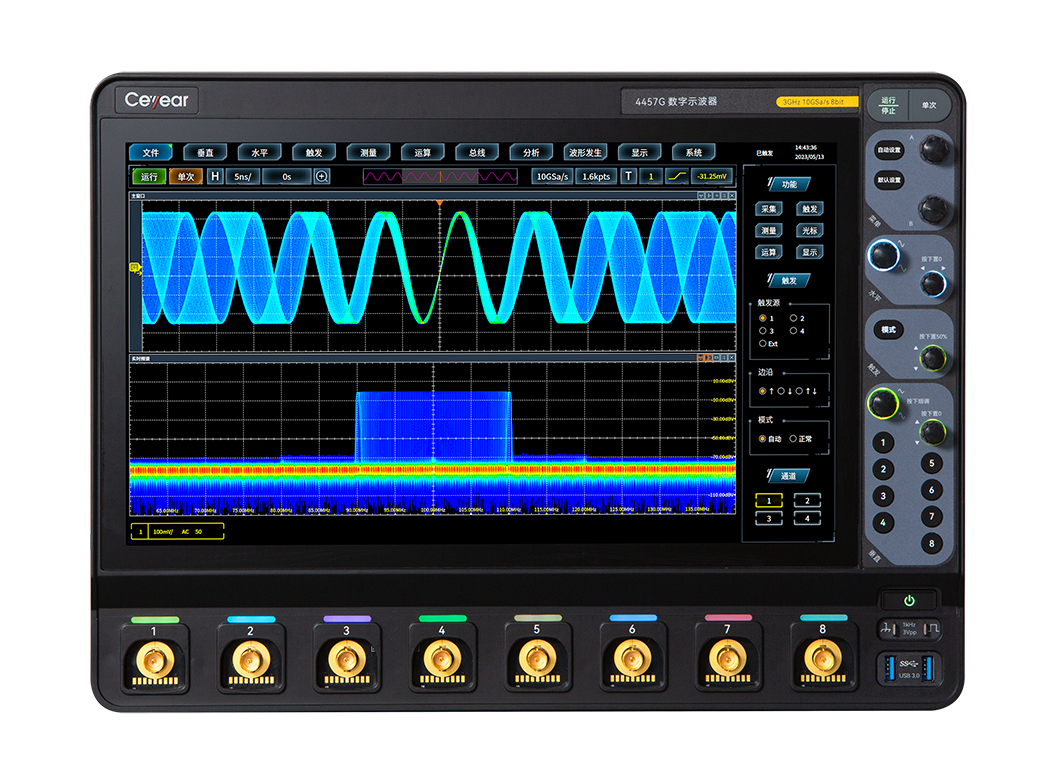

  • 15.6英寸全新電容觸摸屏,視圖美觀,方便易用

    15.6英寸電容觸摸屏,支持單點和多點觸控,快速實現波形的縮放和移動,貼心設計,超強體驗;多窗口自由設定,視圖美觀,利于觀測;語音識別,操作更智能。

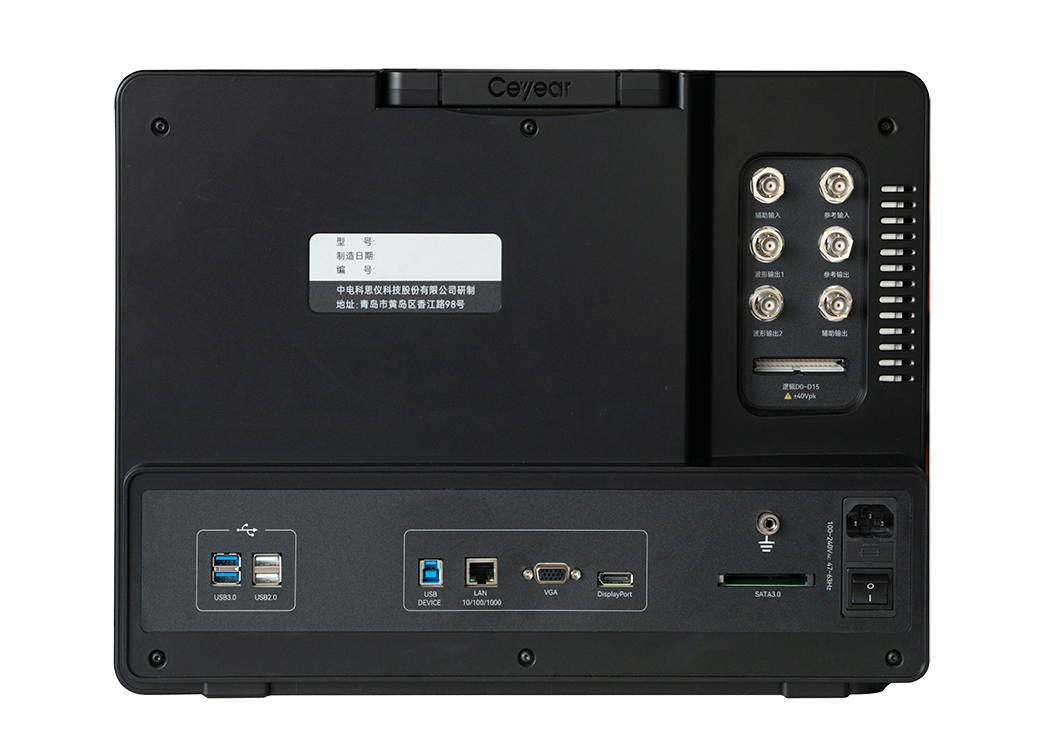

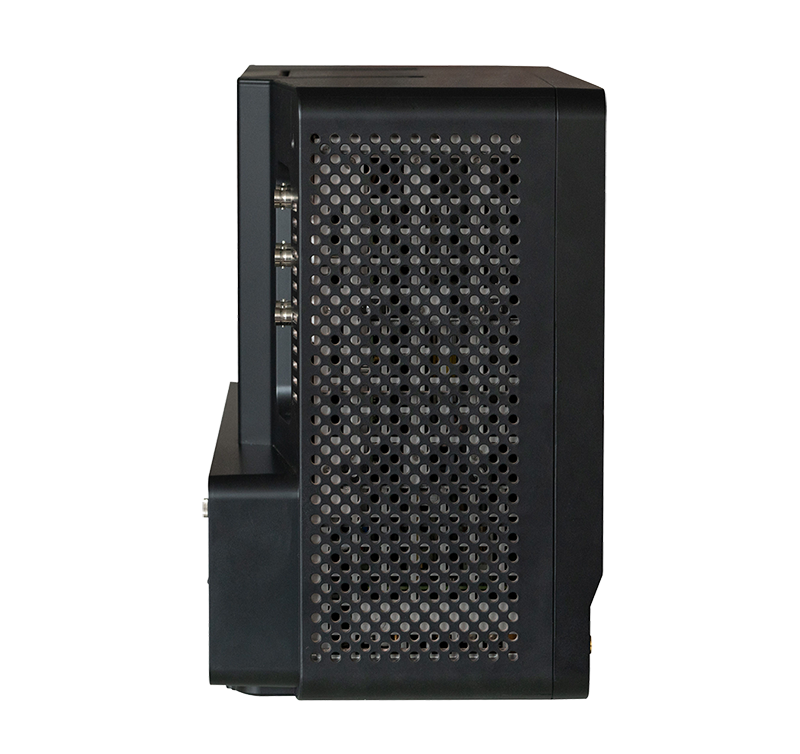

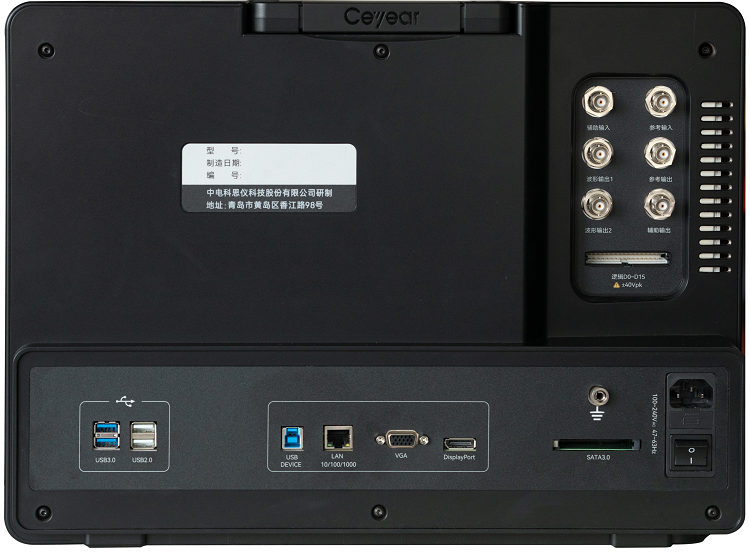

  • 標準的8U機架,豐富的外設接口,強大的連接能力

    標準8U機架安裝,提供豐富的外設接口,可通過以太網端口簡便地連接到網絡,實現網絡的遠程程控,便于功能擴展和系統的組建。

可拖動左右查看列表全部

型號

重量

功耗

溫度范圍

掃描模式

掃描駐留時間

對比

產品配置

  • 第一步:

    主機型號

    * 請先配置主機型號

  • 第二步:

    硬件選件

    * 請先配置硬件選件

  • 第三步:

    軟件選件

    * 請先配置軟件選件

主機型號

  • 4457E 數字示波器

    1
  • 4457F 數字示波器

    1
  • 4457G 數字示波器

    1
  • 4457K 數字示波器

    1

下一步
