低損耗材料介電性能測試系統 （0.8GHz~170GHz）
-
方案概述
低損耗材料介電性能測試系統測試頻率范圍可達0.8GHz~170GHz，可實現低損耗材料復介電常數高精度測試。系統由矢量網絡分析儀、測試夾具、連接器及系統軟件等組成，根據用戶不同頻率測試需求，可選用開放同軸諧振腔、分體諧振腔、準光學諧振腔三種不同測試夾具進行測試。
低損耗材料介電性能測試系統采用諧振法進行測試，具有測試精度高、速度快、測試便利等優點，采用一腔多模點頻測試，可實現同一腔體寬頻帶內多頻點介電性能測試功能。
-
-
功能特點
-
主要特點
測試精度高、速度快
系統配置簡單、易操作
測量軟件簡單易用，自動化程度高
-
開放同軸諧振腔測試方法

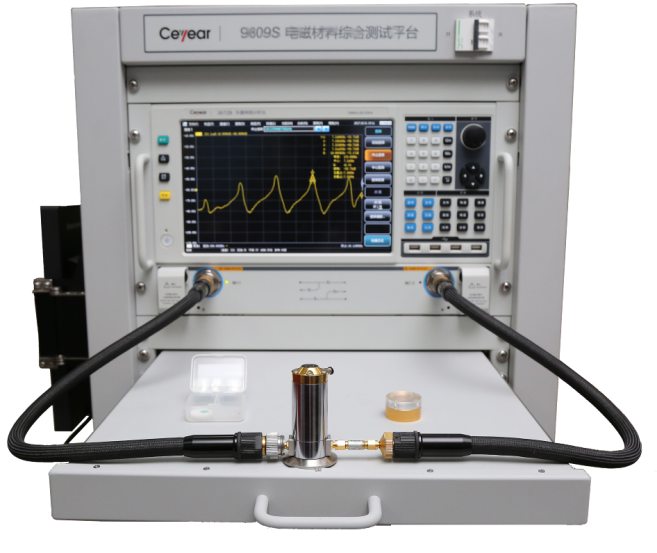

開放同軸諧振腔測試法根據用戶需求可選用0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz、1GHz/3GHz/5GHz/7GHz/9GHz、2GHz/6GHz/10GHz/14GHz/18GHz三種規格腔體進行測試。開放同軸諧振腔操作方便，樣品要求低，僅需將樣品加工成1cm見方以上、表面光滑的方片即可，樣品放置在諧振腔頂端。該方法特點是測試方便，可在一定頻帶內完成多個頻點的高精度測試。
-
分體諧振腔測試方法

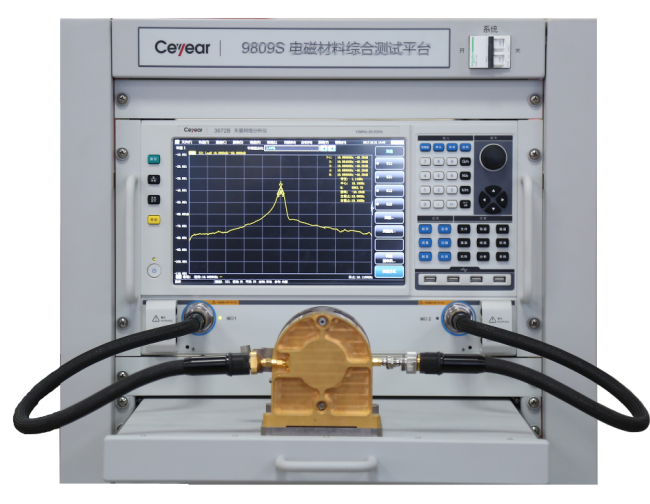

分體式諧振腔為兩個對稱半圓柱結構，待測試樣品加工成平板狀放置在兩個半腔之間。利用加載樣品前后諧振特性參數改變進行計算得到材料相對介電常數和損耗角正切。分體諧振腔為單點頻測試諧振腔，可根據用戶測試頻點需求定制腔體。
-
準光學諧振腔測試方法

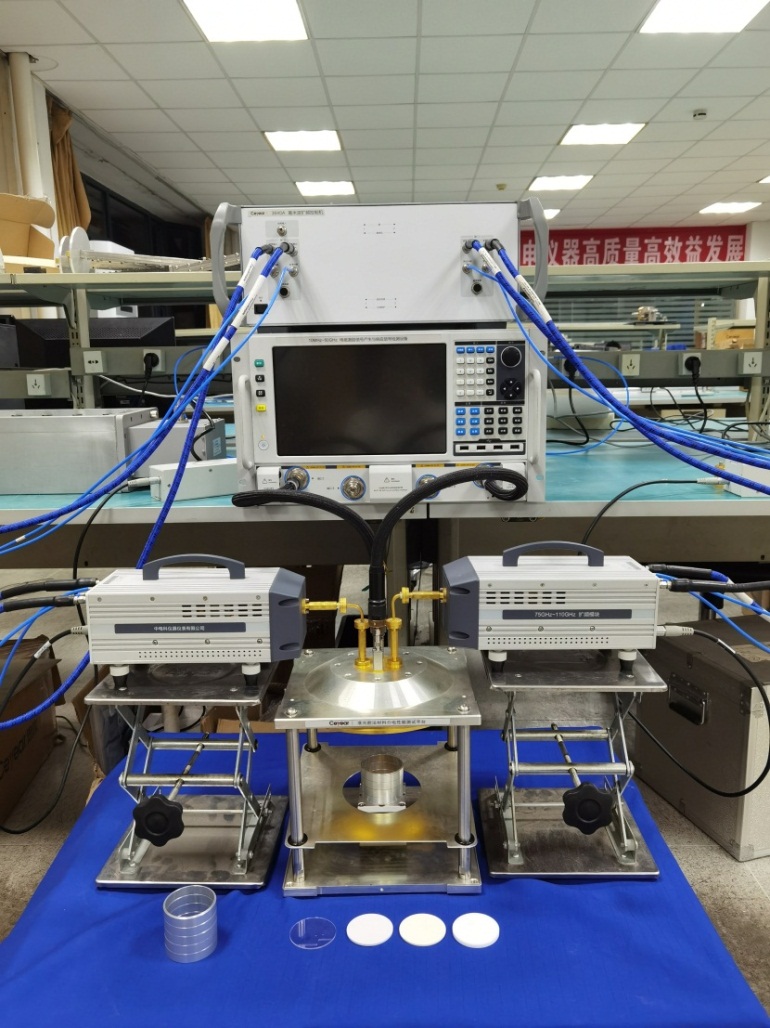

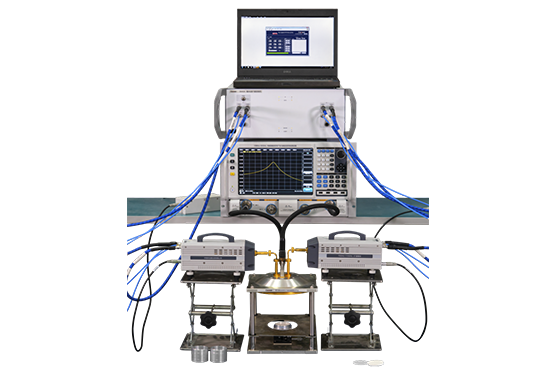

準光學諧振腔測試平臺為開放式結構，具有超寬頻帶（12GHz~170GHz）測試的優點，在損耗測量精度上具備更大優勢。根據用戶不同測試頻率需求可選配不同配置的準光學諧振腔測試平臺。
-
微擾諧振腔測試方法

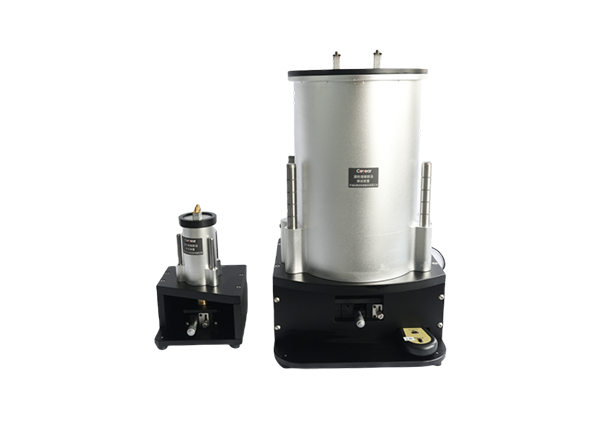

測試采用圓柱微擾諧振腔測試夾具，諧振腔測試為單點頻測試，測試樣品為長條形圓柱或矩形條，根據用戶需求定制測試頻點，最高頻率可到20GHz。
-
系統軟件
低損耗材料介電性能測試系統軟件可以在0.8GHz~170GHz頻段多頻點測量固體介質材料的介電常數、損耗角正切等電性能參數，軟件可自動進行多頻點識別測試。
-
測試方法選擇功能
根據選用的測試方法的不同，會進行相應方法的測試參數設置及校準提示。
-
介電性能計算功能
根據空腔及加載樣品后的S參數，可對低損耗類樣品的Q值及頻率進行識別并提取，通過軟件實現寬頻帶下對樣品多頻點計算功能。
-
-
典型應用
低損耗材料介電性能測試系統測試精度高、測試頻帶寬，可廣泛運用于航空航天、通信、電子等領域電子材料介電性能測試。
技術規范
技術指標
功能要求
開放同軸諧振腔法
分體諧振腔法
準光學諧振腔法
微擾諧振腔法
頻率范圍
0.8GHz~18GHz
5GHz~20GHz
12GHz~170GHz
1GHz~20GHz
測試參數
相對介電常數、介電損耗角正切
工作方式
多頻點測試
單頻點測試
多頻點測試
單頻點測試
相對介電常數測量范圍
1~30
相對介電常數測量精度
±1%（典型值）
損耗角正切測量范圍
0.1-0.001
0.01-0.0001
0.01-0.0001
0.01-0.0005
被測材料類型
均勻平板狀固體材料
桿狀固體材料 材料尺寸
長度1~2cm方片
直徑50mm圓片，厚度＜2mm
直徑50mm圓片
根據測試頻點確定
訂貨信息
主機：
矢量網絡分析儀系列
標配
序號
名稱
說明
1
矢網校準測試電纜
連接矢量網絡分析儀和測試夾具
2
3.5mm力矩扳手
固定連接器、電纜連接接頭
3
測量軟件
控制測試設備，計算、顯示測試結果
4
用戶手冊
儀器快速使用入門
選件
序號
名稱
功能
1
開放同軸諧振腔Ⅰ
測試頻點0.8GHz/2.45GHz/4.2GHz/6GHz/7.6GHz
2
開放同軸諧振腔Ⅱ
測試頻點1GHz/3GHz/5GHz/7GHz/9GHz
3
開放同軸諧振腔Ⅲ
測試頻點2GHz/6GHz/10GHz/14GHz/18GHz
4
真空泵
用于開放同軸諧振腔吸附測試樣品
5
開放同軸校準件
開放同軸校準
6
準光學諧振腔
測試頻率20GHz~50GHz
7
準光學諧振腔
測試頻率20GHz~75GHz
8
準光學諧振腔
測試頻率20GHz~110GHz
9
準光學諧振腔選件
測試頻率12GHz~24GHz
10
準光學諧振腔選件
測試頻率110GHz~170GHz
11
擴頻控制機
本振中頻分配
12
擴頻電纜
連接擴頻控制機、電纜、矢量網絡分析儀
13
S參數模塊
擴頻測試模塊，50GHz~75GHz
14
S參數模塊
擴頻測試模塊，75GHz~110GHz
15
S參數模塊
擴頻測試模塊，110GHz~170GHz
16
發射模塊
發射模塊，50GHz~75GHz
17
接收模塊
接收模塊，50GHz~75GHz
18
發射模塊
發射模塊，75GHz~110GHz
19
接收模塊
接收模塊，75GHz~110GHz
20
發射模塊
發射模塊，110GHz~170GHz
21
接收模塊
接收模塊，110GHz~170GHz
22
分體諧振腔
單頻點測試
23
2.4mm/3.5mm—JJ轉接器
用于連接電纜與同軸諧振腔
24
2.4mm/3.5mm—KJ轉接器
用于連接電纜與同軸諧振腔
25
微擾諧振腔
單頻點測試桿狀樣品
26
準光腔標準參考測試樣品
驗證腔體介電測試性能
-
-
