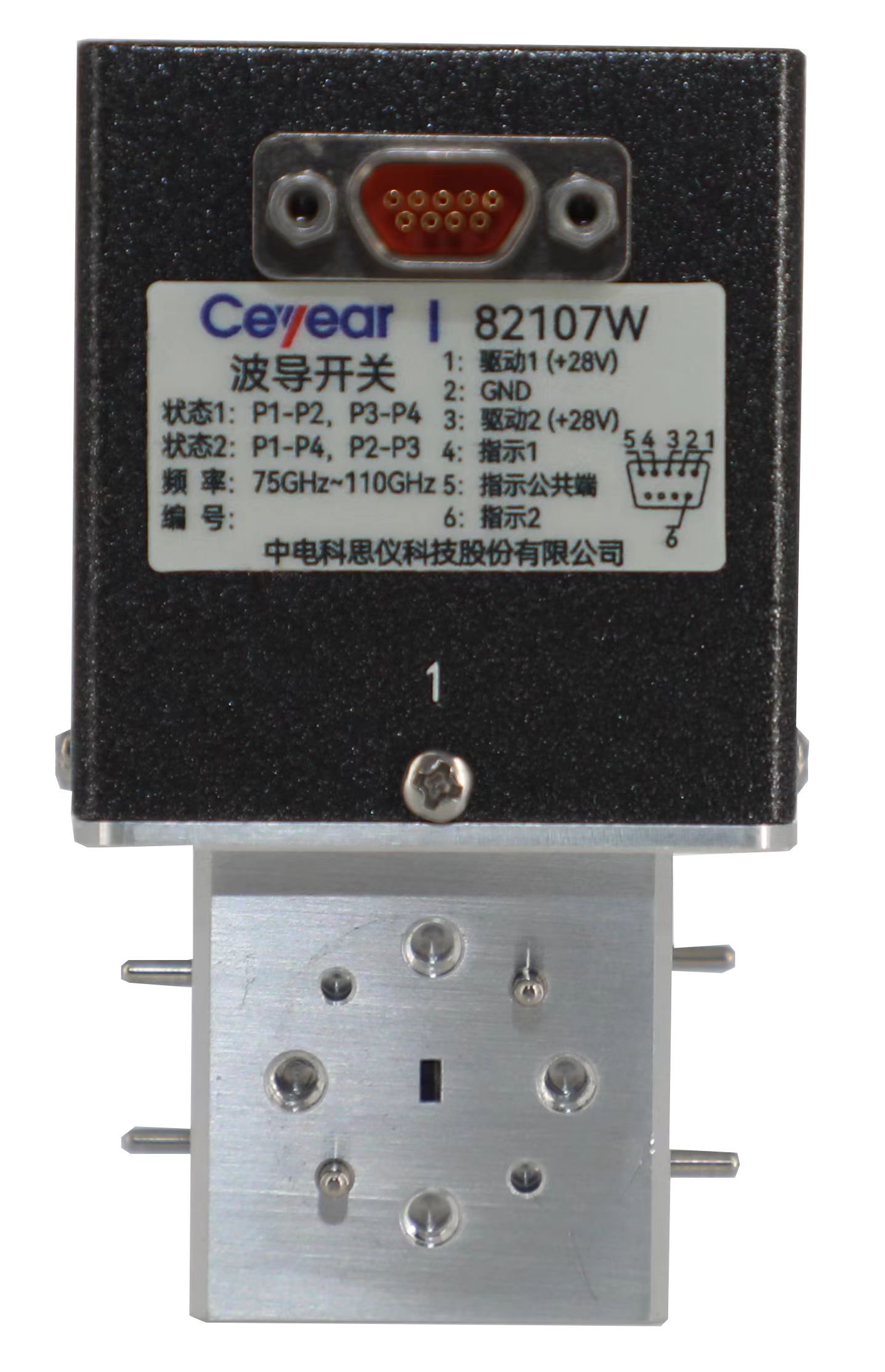

波導開關
波導開關
頻帶寬，最高工作頻率達110GHz
DPDT開關，可作SPDT使用
插損小、隔離度高、駐波好
接受各類產品定制
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
小型化波導開關
型號 | 頻率 范圍 (GHz) | 接口形式 | 法蘭標準 | 切換時間 (Max ms) | 插入損耗 (dB Max) | 駐波比 (Max) | 隔離度 (dB Max) | 重量 (g Max) |
82107H | 7.05～10 | WR112 | FBP 84 | 60 | 0.1 | 1.1 | 60 | 475 |
82107HA | ||||||||
82107K | 8.2～12.4 | WR90 | FBP 100 | 50 | 0.1 | 1.1 | 60 | 465 |
82107KA | ||||||||
82107L | 10～15 | WR75 | FBP 120 | 50 | 0.1 | 1.1 | 60 | 315 |
82107LA | ||||||||
82107M | 12.4～18 | WR62 | FBP 140 | 50 | 0.1 | 1.1 | 60 | 250 |
82107MA | ||||||||
82107P | 18～26.5 | WR42 | FBP 220 | 50 | 0.1 | 1.1 | 60 | 235 |
82107PA | ||||||||
82107Q | 22～33 | WR34 | FBP 260 | 50 | 0.15 | 1.1 | 60 | 230 |
82107QA | ||||||||
82107R | 26.5～40 | WR28 | FBP 320 | 50 | 0.15 | 1.15 | 55 | 230 |
82107RA | ||||||||
82107S | 33～50 | WR22 | UG-383/U | 50 | 0.25 | 1.2 | 50 | 230 |
82107SA | ||||||||
82107T | 40～60 | WR19 | UG-383/U | 50 | 0.3 | 1.2 | 50 | 230 |
82107TA | ||||||||
82107V | 60～90 | WR12 | UG-387/U | 50 | 0.4 | 1.2 | 50 | 185 |
82107VA | ||||||||
82107W | 75～110 | WR10 | UG-387/U | 50 | 0.4 | 1.2 | 50 | 180 |
82107WA |
手電一體式波導開關
型號 | 頻率 范圍 (GHz) | 接口形式 | 法蘭標準 | 切換時間 (Max ms) | 插入損耗 (dB Max) | 駐波比 (Max) | 隔離度 (dB Max) | 重量 (g Max) |
82108H | 7.05～10 | WR112 | FBP 84 | 60 | 0.1 | 1.1 | 60 | 780 |
82108HA | ||||||||
82108HB | ||||||||
82108HC | ||||||||
82108L | 10～15 | WR75 | FBP 120 | 50 | 0.1 | 1.1 | 60 | 585 |
82108LA | ||||||||
82108LB | ||||||||
82108LC | ||||||||
82108M | 12.4～18 | WR62 | FBP 140 | 50 | 0.1 | 1.1 | 60 | 570 |
82108MA | ||||||||
82108MB | ||||||||
82108MC | ||||||||
82108P | 18～26.5 | WR42 | FBP 220 | 50 | 0.1 | 1.1 | 60 | 470 |
82108PA | ||||||||
82108PB | ||||||||
82108PC | ||||||||
82108Q | 22～33 | WR34 | FBP 260 | 50 | 0.15 | 1.1 | 60 | 460 |
82108QA | ||||||||
82108QB | ||||||||
82108QC | ||||||||
82108R | 26.5～40 | WR28 | FBP 320 | 50 | 0.15 | 1.15 | 55 | 440 |
82108RA | ||||||||
82108RB | ||||||||
82108RC |
主機型號
|
編號 |
名稱 |
描述 |
|
|---|---|---|---|
|
82107H |
波導開關 |
7GHz～10GHz |
|
|
82107HA |
波導開關 |
7GHz～10GHz |
|
|
82107K |
波導開關 |
8.2GHz～12.4GHz |
|
|
82107KA |
波導開關 |
8.2GHz～12.4GHz |
|
|
82107L |
波導開關 |
10GHz～15GHz |
|
|
82107LA |
波導開關 |
10GHz～15GHz |
|
|
82107M |
波導開關 |
12.4GHz～18GHz |
|
|
82107MA |
波導開關 |
12.4GHz～18GHz |
|
|
82107P |
波導開關 |
18GHz～26.5GHz |
|
|
82107PA |
波導開關 |
18GHz～26.5GHz |
|
|
82107Q |
波導開關 |
22GHz～33GHz |
|
|
82107QA |
波導開關 |
22GHz～33GHz |
|
|
82107R |
波導開關 |
26.5GHz～40GHz |
|
|
82107RA |
波導開關 |
26.5GHz～40GHz |
|
|
82107S |
波導開關 |
33GHz～50GHz |
|
|
82107SA |
波導開關 |
33GHz～50GHz |
|
|
82107T |
波導開關 |
40GHz～60GHz |
|
|
82107TA |
波導開關 |
40GHz～60GHz |
|
|
82107V |
波導開關 |
60GHz～90GHz |
|
|
82107VA |
波導開關 |
60GHz～90GHz |
|
|
82107W |
波導開關 |
75GHz～110GHz |
|
|
82107WA |
波導開關 |
75GHz～110GHz |
|
|
82105WA |
波導開關 |
14.5GHz～16.5GHz |
|
|
82108H |
波導開關 |
7GHz～10GHz |
|
|
82108HA |
波導開關 |
7GHz～10GHz |
|
|
82108HB |
波導開關 |
7GHz～10GHz |
|
|
82108HC |
波導開關 |
7GHz～10GHz |
|
|
82108L |
波導開關 |
10GHz～15GHz |
|
|
82108LA |
波導開關 |
10GHz～15GHz |
|
|
82108LB |
波導開關 |
10GHz～15GHz |
|
|
82108LC |
波導開關 |
10GHz～15GHz |
|
|
82108M |
波導開關 |
12.4GHz～18GHz |
|
|
82108MA |
波導開關 |
12.4GHz～18GHz |
|
|
82108MB |
波導開關 |
12.4GHz～18GHz |
|
|
82108MC |
波導開關 |
12.4GHz～18GHz |
|
|
82108P |
波導開關 |
18GHz～26.5GHz |
|
|
82108PA |
波導開關 |
18GHz～26.5GHz |
|
|
82108PB |
波導開關 |
18GHz～26.5GHz |
|
|
82108PC |
波導開關 |
18GHz～26.5GHz |
|
|
82108Q |
波導開關 |
22GHz～33GHz |
|
|
82108QA |
波導開關 |
22GHz～33GHz |
|
|
82108QB |
波導開關 |
22GHz～33GHz |
|
|
82108QC |
波導開關 |
22GHz～33GHz |
|
|
82108R |
波導開關 |
26.5GHz～40GHz |
|
|
82108RA |
波導開關 |
26.5GHz～40GHz |
|
|
82108RB |
波導開關 |
26.5GHz～40GHz |
|
|
82108RC |
波導開關 |
26.5GHz～40GHz |
-
