系列化開關矩陣
-
方案概述
系列化開關矩陣是提高被測件測試效率、實現自動化測試的核心設備，是基于標準控制平臺可進行定制化設計的產品。系列化開關矩陣工作頻率范圍覆蓋DC~67GHz，可通過LAN、GPIB、RS232和USB-B等標準控制接口，支持客戶端、Web頁面、驅動庫等多種便捷的控制方式，提高開關矩陣使用靈活性，能夠滿足TR組件、放大器、開關等多種射頻微波類產品與測試設備間通道快速切換和通道狀態控制的需求，為自動測試系統的搭建提供強有力的支持。
-
-
功能特點
-
DC~67GHz全頻段覆蓋
覆蓋DC~18GHz/26.5GHz/40GHz/50GHz/67GHz等頻段，滿足不同工作頻率的被測件自動測試要求。
-
優異的通道間隔離度
通道間隔離度達到DC~26.5GHz ≥75dB、26.5GHz~50GHz ≥70dB、50GHz~67GHz ≥65dB，減小測試過程中通道間的信號的串?dāng)_，減小開關矩陣引入的系統測量不確定度。
-
良好的指標穩定性
微波器部件之間通過半剛性電纜連接，其塑形特性可保證開關矩陣在較長的時間周期內具有良好的指標穩定性，減少自動測試系統校準頻次，提高測試效率。
-
自由定制的通道拓撲
根據測試需求定制化設計通道拓撲結構，使開關矩陣在滿足自動測試的基礎上優化端口駐波比、通道插損等指標，減小開關矩陣引入的系統測量不確定度。
-

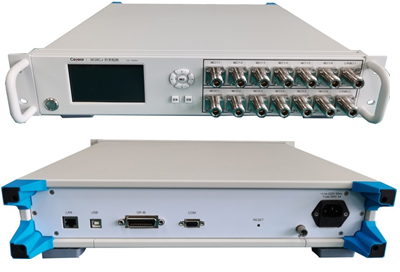

靈活多樣的遠程控制
配置有LAN、GPIB、RS232、USB-B等標準總線接口，支持TCP/IP、HTTP、IEEE488.2、USB-TMC等控制協議，滿足不同測試場景下的控制需求。

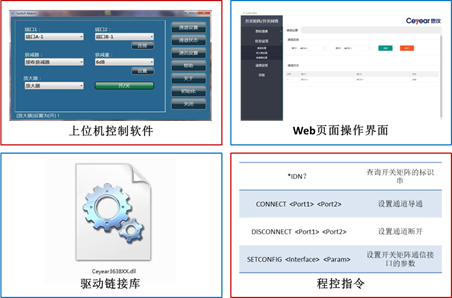

配套軟件上位機控制軟件、Web頁面操作界面和符合IVI-C標準的驅動鏈接庫，并提供程控指令，在滿足自動測試系統控制的基礎上提供多種獨立遠程控制方式，為系統的搭建、狀態檢查提供便捷的控制方式。
-
便捷的本地顯示控制（選配）
若有本地操作、通道狀態查看需求，可選配按鍵和觸顯一體的液晶顯示。
-
-
典型應用
應用及示例

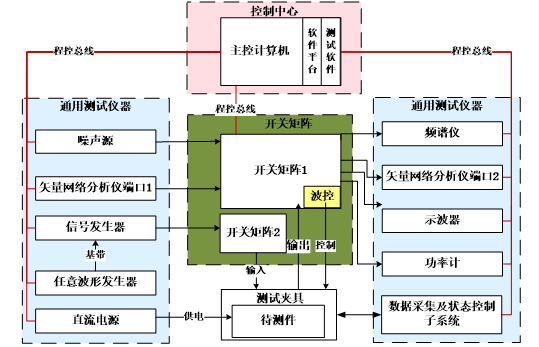

開關矩陣可用于自動測試系統的微波通道自動切換、微波通道幅相狀態控制和被測件狀態控制，在微波組件自動測試、天線自動測試和頻譜監測等領域均有廣泛應用。

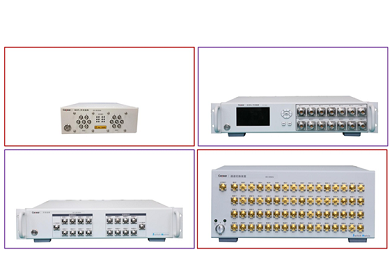

技術規范
參數名稱
技術指標
型號
3638CJ
3638CK
3638ED
3638FD
頻率范圍
DC~18GHz
DC~18GHz
DC~26.5GHz
DC~40GHz
通道配置
2路1選6
1選20
2路1選16
1選32
端口駐波比
≤1.70:1
≤1.70:1
≤1.80:1
≤2.30:1
通道插損
≤7.00dB
≤7.00dB
≤6.00dB
≤8.00dB
通道間隔離度
≥75dB
≥75 dB
≥75 dB
≥70dB
最大承受功率
1W
1W
1W
1W
接口形式
N型-K
N型-K
3.5mm-K
2.92mm-K
外形尺寸
2U
3U
4U
4U
寬
482.6±2
482.6±2
482.6±2
482.6±2
高
88±2
132±2
177±2
177±2
深
400±2
450±2
550±2
550±2
屏幕
有
有
無
無
電源
220（1±10%）VAC，50（1±5%）Hz
功耗
≤100W
環境適應性
-
*備注：上表所列為典型產品，端口駐波比、通道插損等指標根據通道拓撲結構調整，表中所列外形尺寸為典型外形尺寸，需根據設計需求調整
訂貨信息
定制整機
主 機
描 述
備注
3638D
開關矩陣（DC～18GHz）
默認中文，不帶屏幕
3638E
開關矩陣（DC～26.5GHz）
默認中文，不帶屏幕
3638F
開關矩陣（DC～40GHz）
默認中文，不帶屏幕
3638H
開關矩陣（DC～50GHz）
默認中文，不帶屏幕
3638L
開關矩陣（DC～67GHz）
默認中文，不帶屏幕
3638M
光開關矩陣
默認中文，不帶屏幕
標配
序號
名 稱
說明
1
電源線組件
標準三芯電源線
2
用戶手冊
1本
3
產品合格證
1件
4
控制軟件光盤
1本
選件
組件編號
名稱
描述
結構形式選件
3638D/E/F/H/L/MA
便攜式結構
3638D/E/F/H/L/MB
2U標準結構
（482.6±2）mm×（88±2）mm×（500±2）mm
3638D/E/F/H/L/MC
3U標準結構
（482.6±2）mm×（132±2）mm×（550±2）mm
3638D/E/F/H/L/MD
4U標準結構
（482.6±2）mm×（177±2）mm×（550±2）mm
3638D/E/F/H/L/ME
定制化結構
根據用戶需求，進行定制化設計
路由通道選件 3638-S102
1選2
適用于A/B/E
3638-S106
1選6
適用于A/B/E
3638-S108
1選8
適用于A/B/E
3638-S112
1選12
適用于A/B/E
3638-S116
1選16
適用于B/C/E
3638-S118
1選18
適用于B/C/E
3638-S124
1選24
適用于B/C/E
3638-S132
1選32
適用于C/E
3638-S148
1選48
適用于D/E
3638-S164
1選64
適用于D/E
3638-S202
2選2
適用于A/B/E
3638-S206
2選6
適用于A/B/E
3638-S208
2選8
適用于A/B/E
3638-S212
2選12
適用于B/C/E
3638-S218
2選18
適用于C/D/E
3638-S224
2選24
適用于C/D/E
3638-S232
2選32
適用于C/D/E
3638-S248
2選48
適用于D/E
3638-S264
2選64
適用于D/E
3638-S606
6選6
適用于A/B/E
3638-S608
6選8
適用于B/C/E
3638-S612
6選12
適用于B/C/E
3638-S618
6選18
適用于C/D/E
3638-S624
6選24
適用于C/D/E
3638-S632
6選32
適用于D/E
3638-S648
6選48
適用于D/E
3638-S664
4選64
適用于D/E
3638-F216
2*16全矩陣
適用于D/E
3638-F606
6*6全矩陣
適用于D/E
3638-F208
2*8全矩陣
適用于D/E
3638-A****
全定制
根據用戶需求，進行定制化設計
通用選件
3638-001
4.3寸屏選件
用于本地操作，適用于結構尺寸B/C/D系列；選擇該選件，面板連接器數量將減半
3638-002
7寸屏選件
用于本地操作，適用于結構尺寸C/D系列；選擇該選件，面板連接器數量將減半
3638-003
英文選件
配置英文前后面板、軟件
3638-004
進口開關選件
用于大功率開關路由構建
3638-005
放大器選件
根據用戶需求，進行定制化設計
3638-006
衰減器選件
根據用戶需求，進行定制化設計
3638-007
功分器選件
根據用戶需求，進行定制化設計
3638-008
環形器選件
根據用戶需求，進行定制化設計
3638-009
移相器選件
根據用戶需求，進行定制化設計
3638-010
檢波器選件
根據用戶需求，進行定制化設計
3638-011
濾波器選件
根據用戶需求，進行定制化設計
3638-012
光開關選件
根據用戶需求，進行定制化設計
-
