解決方案
材料高溫環境電磁參數測試系統 （1GHz-500GHz）
-
方案概述
材料高溫環境電磁參數測試系統測試頻率范圍可達1GHz～500GHz，最高測試溫度達1200℃，可實現高溫環境下材料復介電常數、復磁導率、反射率等參數測試。系統由矢量網絡分析儀、加熱設備、高溫測試夾具、系統軟件等組成，根據用戶不同頻率、材料類型測試需求，可選用波導傳輸線、諧振腔、弓形框三種不同測試夾具進行測試
-
-
功能特點
-
主要特點
升溫速度快
控溫精度高
測試精度高
操作方便、安全
-

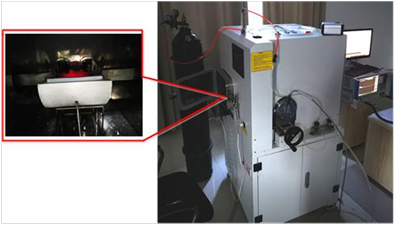

高溫波導傳輸線測試方法
該方法適用于2.6GHz~40GHz頻段范圍內使用，將被測件加工成矩形塊狀放置在夾具內部，隨后利用校準件按系統提示完成雙端口校準，最后加載待測試樣品的夾具進行安裝定位，通過軟件設定可滿足不同溫度下材料電磁參數的獲取。
-

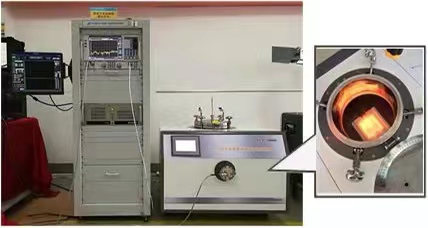

高溫諧振腔測試方法
高溫諧振腔法適用于30GHz以下頻段范圍內使用，被測件需加工成矩形條或圓柱狀放置在夾具內部，加熱至設定溫度后，利用矢網測試高溫狀態下加載待測試樣品的腔體數據及空腔數據，準確快速計算出樣品高溫下的介電常數和損耗，通過測試夾具優化設計，使系統具備測試速度快、準確度高等特點。
-

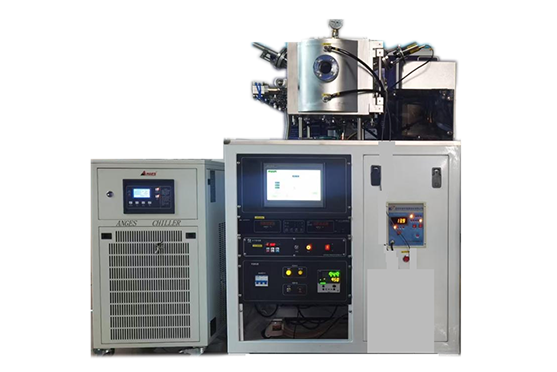

傳輸法加熱設備
1) 該加熱裝置適用于2.6GHz~40GHz頻段范圍內使用波導高溫傳輸線法對矩形塊狀材料的加熱；
2) 可加熱非易燃易爆的任何材料，通用性強；
3) 工作溫度范圍為室溫～1500℃，控溫穩定度：±2℃；
4) 特制模塊化加熱腔體，對物件無污染，外部測試裝置及人員不受高溫影響，加熱均勻，被加熱樣品一致性、重現性好；
5) 可輕松實現快速或超快速升溫1000℃/15min；
6) 獨家采用防止微波泄漏的四級連鎖保護和屏蔽措施，安全可靠。
-

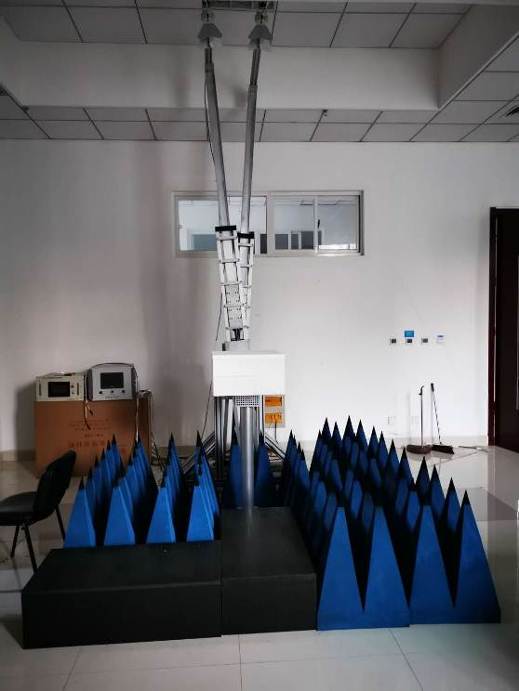

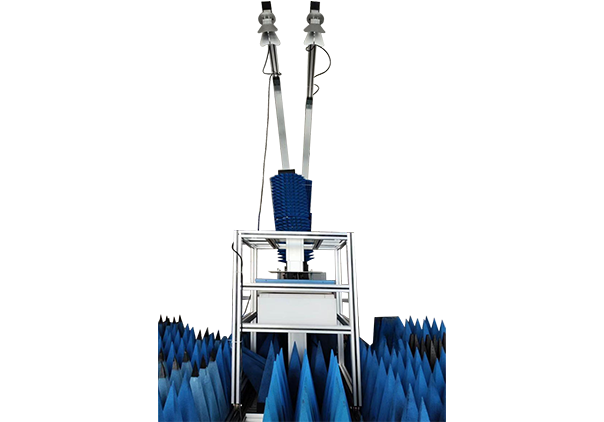

弓形框高溫反射率測試方法
該方法適用于1GHz~500GHz頻段范圍內使用，被測件為平板狀，加熱平臺具備透波罩保溫功能，通過軟件設定可滿足不同溫度下材料反射率的獲取。
-
反射法加熱設備
1) 功率4kW
2) 工作溫度RT~1000℃
3) 溫度均勻性+/- 20℃
-

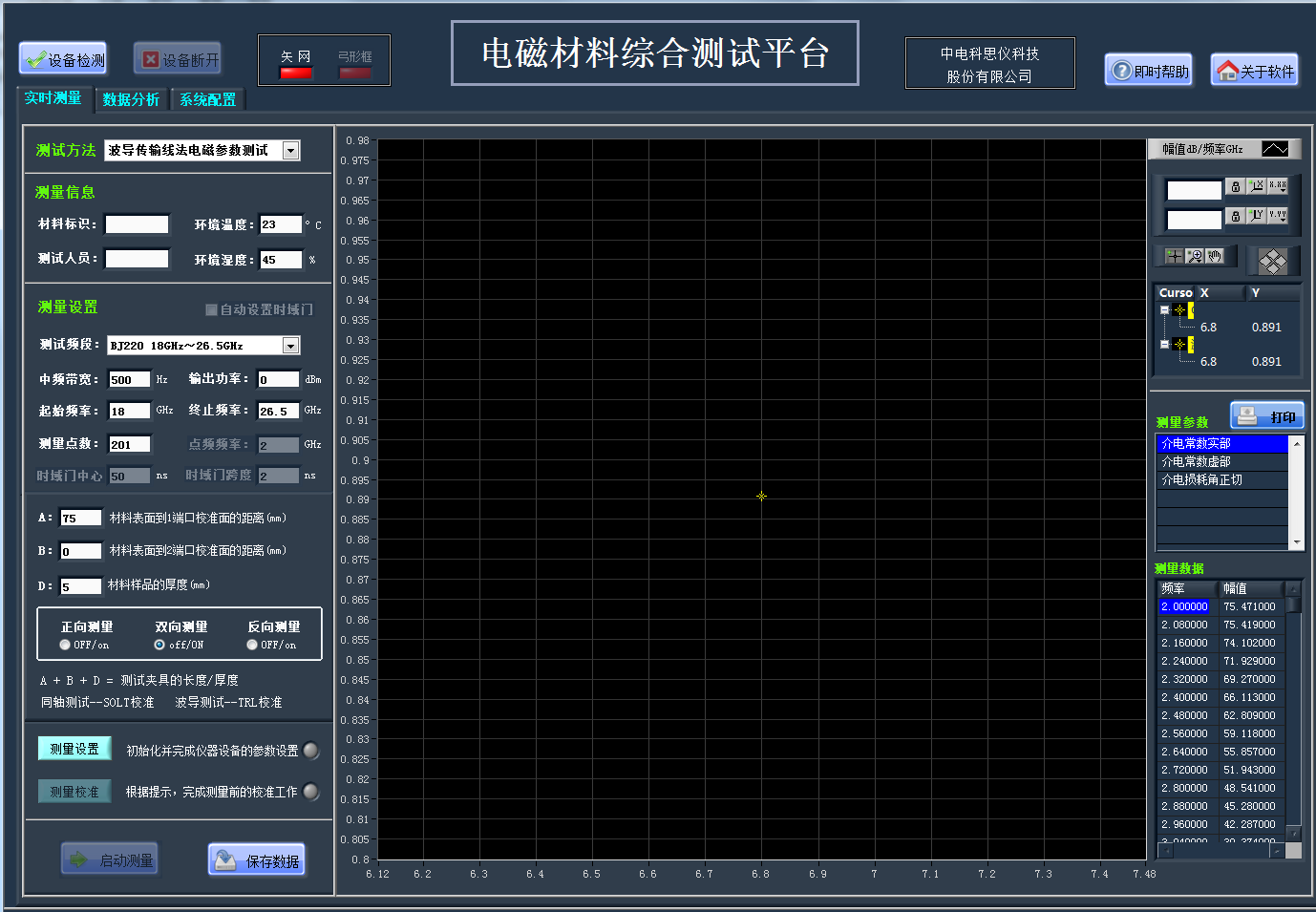

系統軟件
材料高溫環境電磁參數測試系統軟件具備波導傳輸線法、諧振腔法、弓形框法測試功能，通過上位機對溫控設備遠程控制功能，可實現被測樣品在不同溫度下的電磁參數測試。
測試方法選擇功能:
根據選用的測試方法的不同，會進行相應方法的測試參數設置及校準提示。
電磁參數計算功能:
根據校準后的S參數計算被測材料的介電常數、磁導率、及電、磁損耗角正切等電磁參數，同時具備非磁性材料測試功能，具備電磁參數反演反射率功能。
電磁參數顯示功能:
表格顯示介電常數及損耗角正切等參數。
測量結果保存功能:
將測試結果保存為文本格式。
-
-
典型應用
材料高溫環境電磁參數測試系統測試精度高、測試頻帶寬，可廣泛運用于航空和航天設備高溫環境條件下高損耗吸波材料及低損耗透波材料電磁特性測試評估。
技術規范
方法種類
功能要求
波導傳輸線
弓形框法
諧振腔法
頻率范圍
2.6GHz~40GHz
1GHz~500GHz
5GHz~30GHz
測試溫度
常溫-1200℃
常溫-1000℃
常溫-1000℃
測試參數
介電常數、磁導率、電損耗角正切
反射率
介電常數、損耗角正切
工作方式
掃頻
掃頻
點頻
介電測量精度
±5%（典型值）
/
±3%（典型值）
被測材料類型
固體
固體
固體
材料形狀
矩形塊
平板
矩形條
訂貨信息
主機：
矢量網絡分析儀系列
標配
序號
名稱
說明
1
矢網校準測試電纜
連接矢量網絡分析儀和測試夾具
2
3.5mm力矩扳手
固定連接器、電纜連接接頭
3
測量軟件
控制測試設備，計算、顯示測試結果
4
用戶手冊
儀器快速使用入門
選件
序號
名稱
功能
1
高溫波導傳輸線，典型應用：X波段，Ku波段，Ka波段）
波導法高溫測試及諧振腔法高溫信號傳輸裝置
2
高溫諧振腔，典型應用：X波段，Ku波段，Ka波段）
諧振腔法測試夾具
3
高溫波導校準件各波段，典型應用：X波段，Ku波段，Ka波段）
高溫波導測試夾具及測試校準
4
波導法及諧振腔法高溫加熱裝置
波導法及諧振腔法測試溫控設備
5
弓形框
弓形框法測試設備
6
反射法高溫加熱裝置
弓形框法測試溫控設備
7
轉接器
連接夾具及電纜
8
各頻段天線
反射率測試夾具
9
測試電纜
連接矢網與天線或高溫波導
-
-
