解決方案

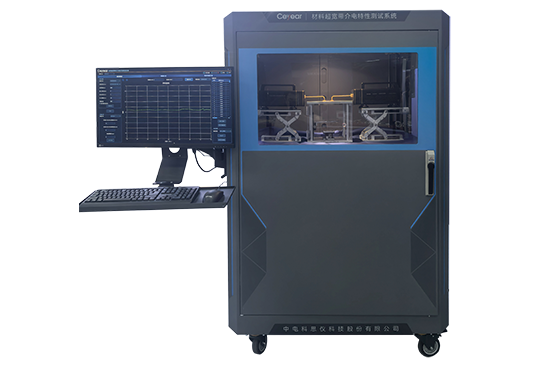

材料電磁參數測試系統 （100MHz-500GHz）
-
方案概述
材料電磁參數測試系統測試頻率范圍覆蓋100MHz～500GHz，可實現材料復介電常數、復磁導率等參數測試。系統由矢量網絡分析儀、測試夾具、系統軟件等組成，根據用戶不同頻率、材料類型的測試需求，可選用同軸空氣線、波導腔、探頭以及自由空間測試裝置等多種不同夾具進行測試。
-
-
功能特點
-
主要特點
系統配置靈活，測試方法齊全
自動測量軟件簡單易用，方便快捷
一次連接同時測量多個參數
兼容多種測試夾具
-

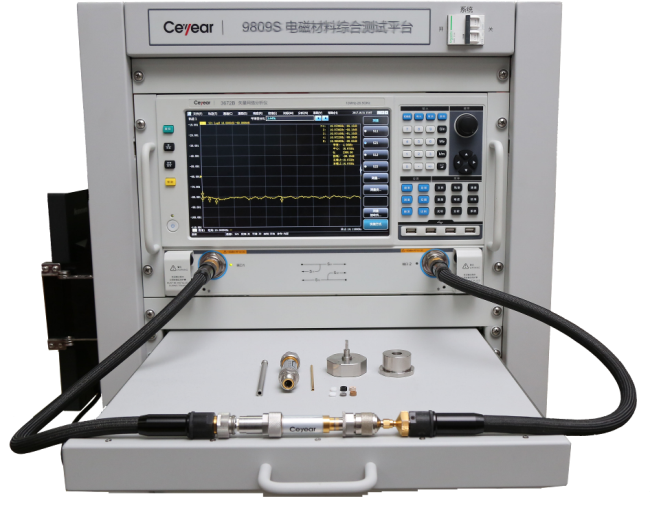

同軸空氣線測試方法
適用于0.1GHz~18GHz頻段范圍內使用，將被測樣品加工成環狀放置在夾具內部，隨后利用同軸校準件完成全二端口校準，最后在同軸夾具中放置被測樣品，利用加載樣品后的S參數、夾具及樣品厚度等參數進行計算，即可得到樣品在寬頻帶下的電磁參數，該方法特點是測試速度快、寬頻帶，一個樣品即可實現0.1GHz~18GHz全頻段測試，同時針對粉末樣品，系統配備制樣模具，為用戶制備樣品提供方便。
-

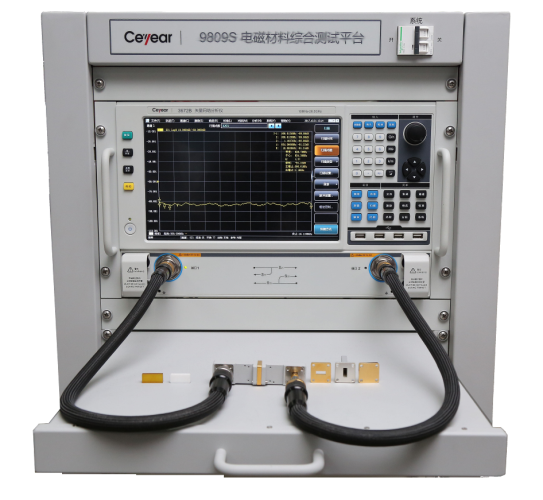

波導傳輸線測試方法
適用于0.75GHz~110GHz頻段范圍內使用，將被測樣品加工成矩形塊狀放置在夾具內部，隨后利用相應頻段的波導校準件完成全二端口校準，在校準方法的選擇上，可分別進行SOLT和TRL兩種校準方式，被測樣品要求為相應頻段的標準波導口徑尺寸，最后在波導夾具中放置被測樣品，利用加載樣品后的S參數、夾具及樣品厚度等參數進行計算，即可得到樣品在相應頻段下的電磁參數，該方法特點是樣品容易制備，測試精度高。
-

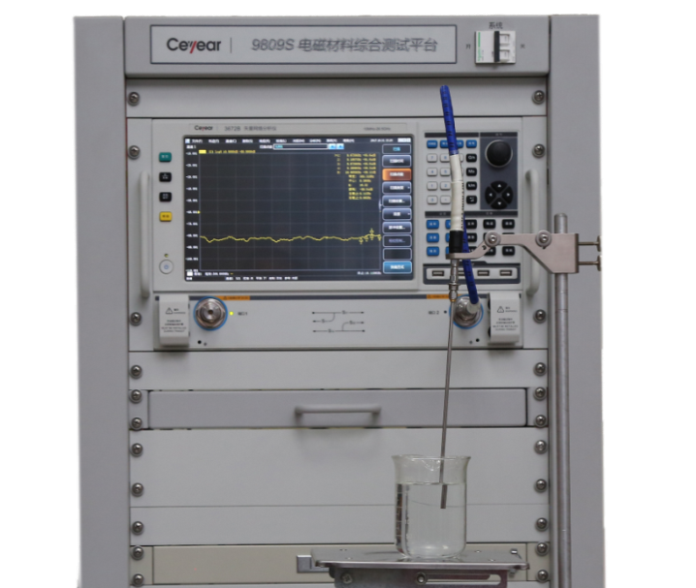

探頭法測試方法
適用于0.1GHz~50GHz頻段范圍內使用開口同軸探頭對均勻、各向同性的流體、半流體材料的相對介電常數及損耗角正切的檢測，校準方式為單端口校準，該方法特點是可對高損耗型樣品在寬頻帶內進行測試。
-

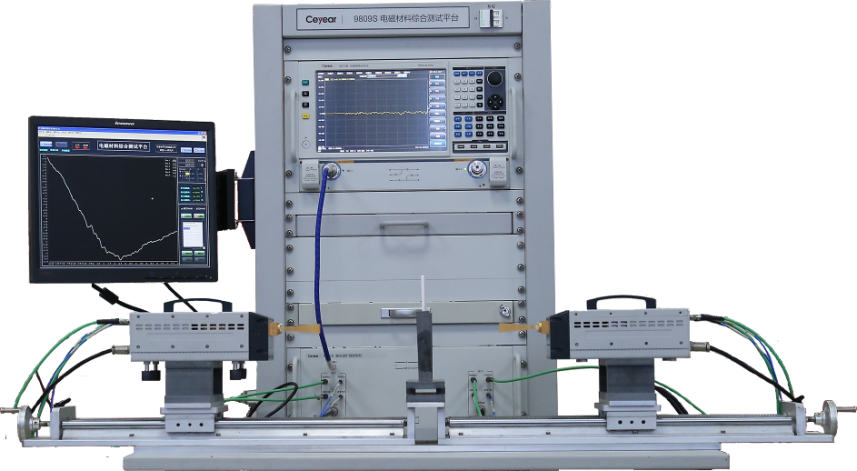

自由空間法測試方法
適用于2GHz~500GHz頻段范圍內使用，測試樣品要求為平板狀，通常該方法在40GHz以下選用透鏡天線，40GHz以上選用高增益喇叭天線即可。該方法采用自由空間校準，特點是校準方便，可在毫米波及THz頻段對樣品進行測試。
-

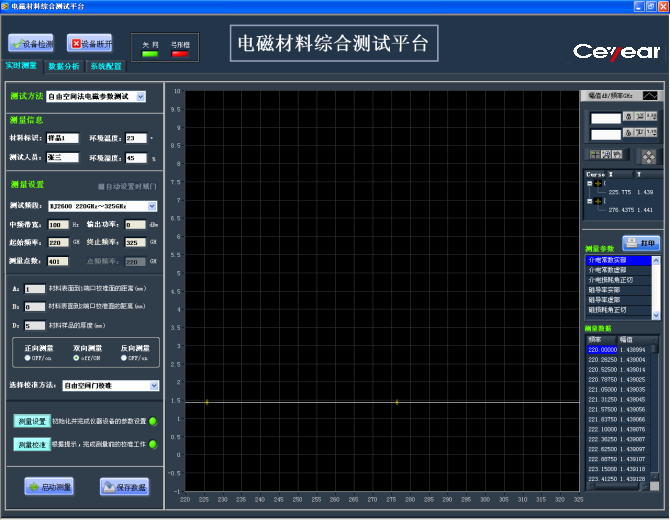

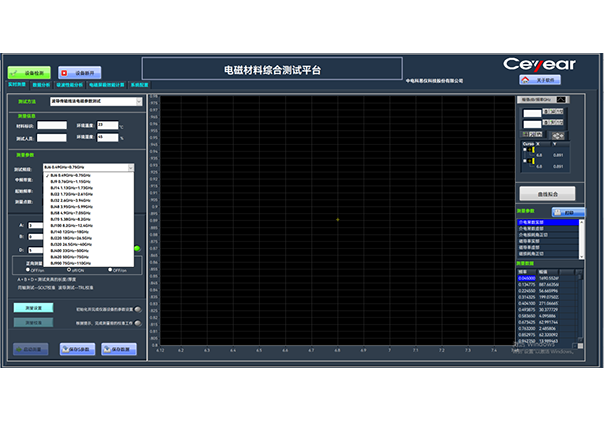

系統軟件
該軟件具備同軸波導傳輸線法、自由空間法、探頭法等測試方法，具備豐富的儀器資源庫，兼容國內外主流測試儀器，設置界面簡易友好，可對測試數據進行后處理及報表生成。
測試方法選擇功能
根據選用的測試方法的不同，會進行相應方法的測試參數設置及校準提示。
電磁參數計算功能
根據樣品校準后的S參數計算被測材料的介電常數、磁導率、及電、磁損耗角正切等電磁參數，同時具備非磁性材料測試功能，具備電磁參數反演反射率功能。
電磁參數顯示功能
二維坐標系顯示復介電常數及損耗角正切等參數。通過軟件參數列表選擇不同，數據及圖形顯示區域會進行相應選擇項的數據及圖形顯示。
測量結果分析功能
可選擇并加載多個已測量的數據文件，同時顯示多條測量曲線進行比對。對于不同波段的測量數據，可同時繪制測量曲線，實現材料電磁參數在寬頻帶內的變化情況。
-
-
典型應用
材料電磁參數測試系統測試方法齊全，頻率范圍覆蓋廣，可廣泛應用于航空航天、衛星通信、導航、電路、安防安檢及農業生產過程中土壤、水質的檢測。
技術規范
方法種類
功能要求
同軸空氣線
波導傳輸線
自由空間法
同軸探頭法
頻率范圍
0.1GHz~18GHz
0.75GHz~110GHz
2GHz~500GHz
0.1GHz~50GHz
測試參數
介電常數、磁導率、電磁損耗角正切
介電常數、磁導率、電磁損耗角正切、
材料透波率
介電常數、損耗角
正切
工作方式
掃頻
相對介電常數測量精度
±5%（典型值）
±10%（典型值） 被測材料類型
固體
流體、半流體 材料形狀
環狀
矩形
平板
/
訂貨信息
主機：
矢量網絡分析儀系列
擴頻模塊系列 40GHz~500GHz
標配：
序號
名稱
說明
1
穩相電纜
連接矢量網絡分析儀和測試夾具
2
3.5mm力矩扳手
固定連接器、電纜連接接頭
3
測量軟件
控制測試設備，計算、顯示測試結果
4
用戶手冊
儀器快速使用入門
選件：
序號
名稱
功能
1
空氣線
同軸測試夾具
2
N型校準件/7mm校準件
空氣線法測試系統校準
3
波導校準件各波段,典型應用：X波段,Ku波段,Ka波段）
波導測試夾具及測試校準
4
探頭
探頭法測試夾具
5
自由空間測試裝置
自由空間法測試夾具
6
轉接器
連接夾具及電纜
-
-
